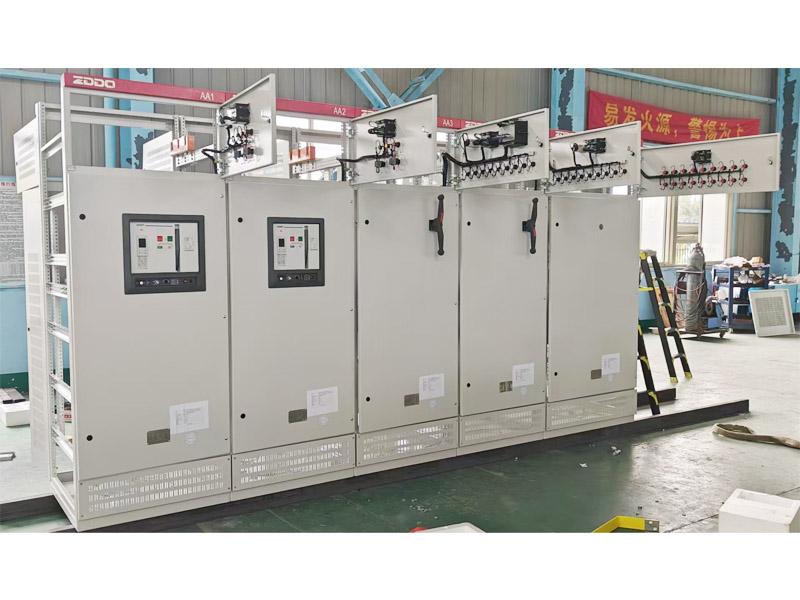

Panel de distribución de subestación de bajo voltaje de 1000KVA

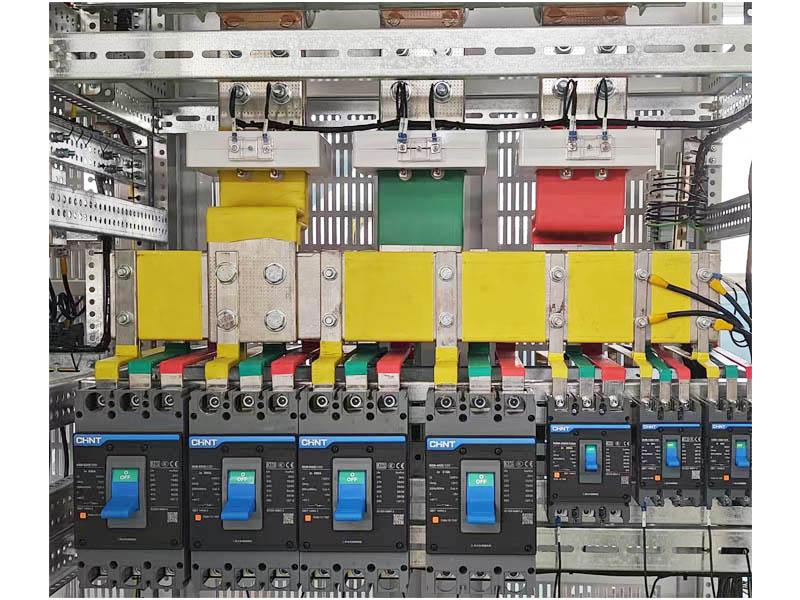

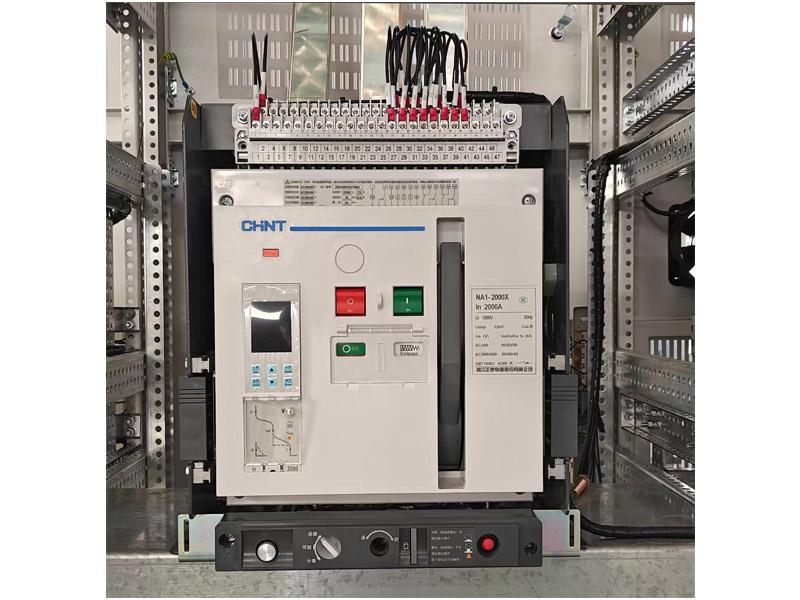

El principio de funcionamiento del gabinete de distribución de bajo voltajecomienza desde el punto de acceso de la fuente de alimentación, es decir, el gabinete de entrada. Una vez que la energía está conectada al gabinete entrante, se distribuye a cada gabinete saliente a través del sistema de barras colectoras. La barra colectora es el componente de transmisión de corriente en el gabinete de distribución, generalmente hecha de materiales altamente conductores (como cobre o aluminio), que puede transmitir corriente de manera efectiva a cada rama. El gabinete de salida está equipado con componentes como disyuntores y contactores, que realizan operaciones de conexión y desconexión del circuito de acuerdo con las señales de control. El disyuntor se desconecta automáticamente cuando el circuito está sobrecargado o en cortocircuito para evitar daños al circuito; mientras que el contactor se utiliza para conectar o desconectar frecuentemente el circuito según sea necesario. Además, el gabinete de distribución de bajo voltaje también está equipado con varios dispositivos de protección, como relés y fusibles, que pueden monitorear el estado del circuito en tiempo real y tomar medidas de protección rápidamente en situaciones anormales. Los relés conmutan circuitos en función de señales de entrada específicas (como corriente, voltaje o temperatura), mientras que los fusibles cortan automáticamente el circuito cuando la corriente excede su valor nominal para proteger los equipos eléctricos contra daños. Estas medidas juntas mejoran la eficiencia operativa y la seguridad del sistema eléctrico.

Especificación

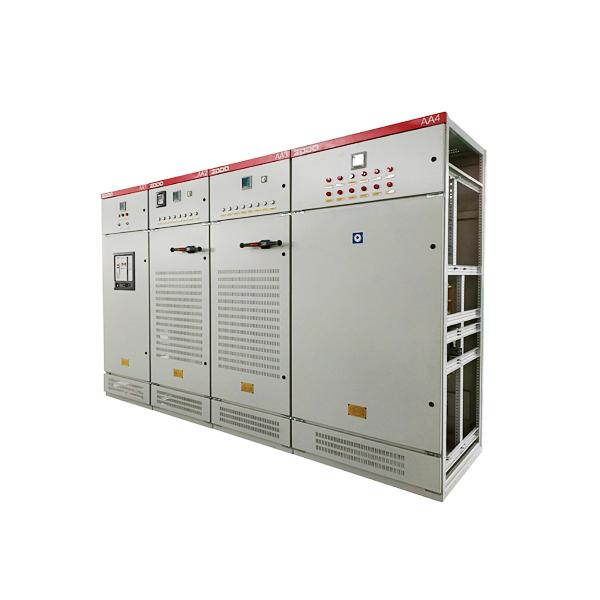

Personaje de estructura GGD

1. Temperatura del aire ambiente: -5 ℃ ~ +40 ℃ y la temperatura promedio no debe exceder los +35 ℃ en 24 h;
2. Altitud interior sobre el nivel del mar: Altitud máxima de instalación: 2000 m;
3. La humedad relativa no debe exceder el 50% a una temperatura máxima de +40 ℃. Se permite una humedad relativa más alta a una temperatura más baja. Ej.90% a +20°C. Pero en vista del cambio de temperatura, es posible que se produzca rocío moderado casualmente;
4. Sin incendio, peligro de explosión, contaminación grave, corrosión química y vibraciones severas;
5. La pendiente de instalación no excede los 5°;
6. El equipo se instalará en un lugar donde no haya vibraciones ni impactos violentos, y en un lugar donde los componentes eléctricos no estén corroídos;
7. Cualquier requisito específico, consulte con el servicio ZDDQ.

Fábrica y Aplicaciones

Los productos ZDDQ se utilizan ampliamente para cargas fluctuantes como motores, variadores de frecuencia, hornos de fusión de laminadores de acero, industria química, plantas de cemento, plantas de azúcar, textiles, hospitales, hoteles, segmento de construcción, industria automotriz, petróleo y gas. Industria, red pública, etc.
