Generador VAR estático de bajo voltaje(SVG) ygabinete de condensadores de bajo voltajeAmbos son dispositivos que se utilizan para compensar la potencia reactiva, pero existen muchas diferencias en el principio de funcionamiento, las características de rendimiento, los escenarios de aplicación, etc., como se indica a continuación:
Principio de funcionamiento

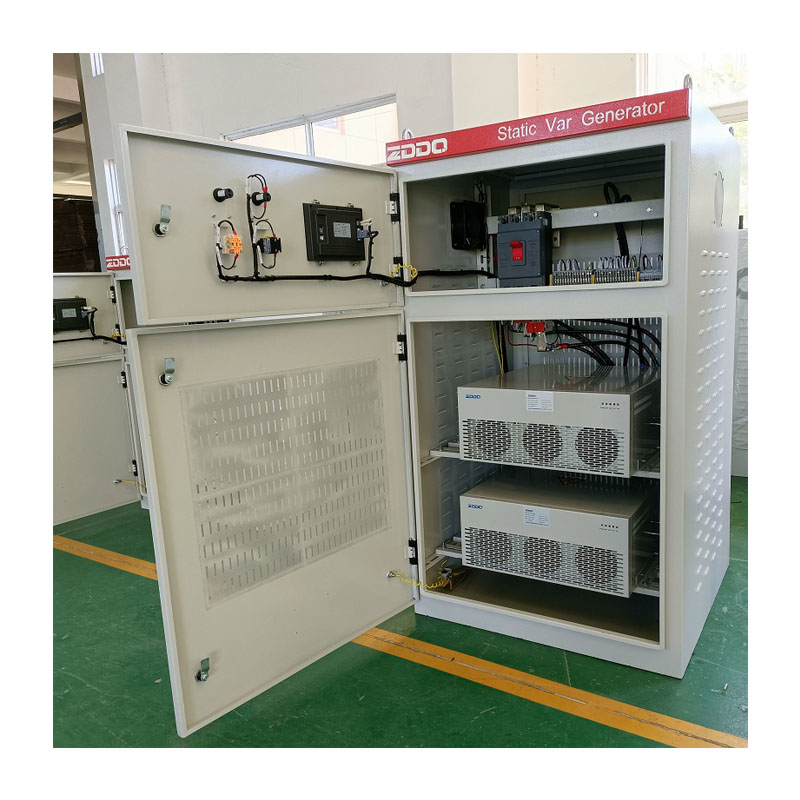

SVG de bajo voltaje: basado en tecnología de electrónica de potencia, al controlar dispositivos de potencia como IGBT, la energía eléctrica del lado de CC se convierte en energía eléctrica de CA con la misma frecuencia y fase que el voltaje de la red, la demanda de potencia reactiva de la red se monitorea en tiempo real y la corriente reactiva capacitiva o inductiva se genera dinámicamente para lograr una compensación precisa de la potencia reactiva.

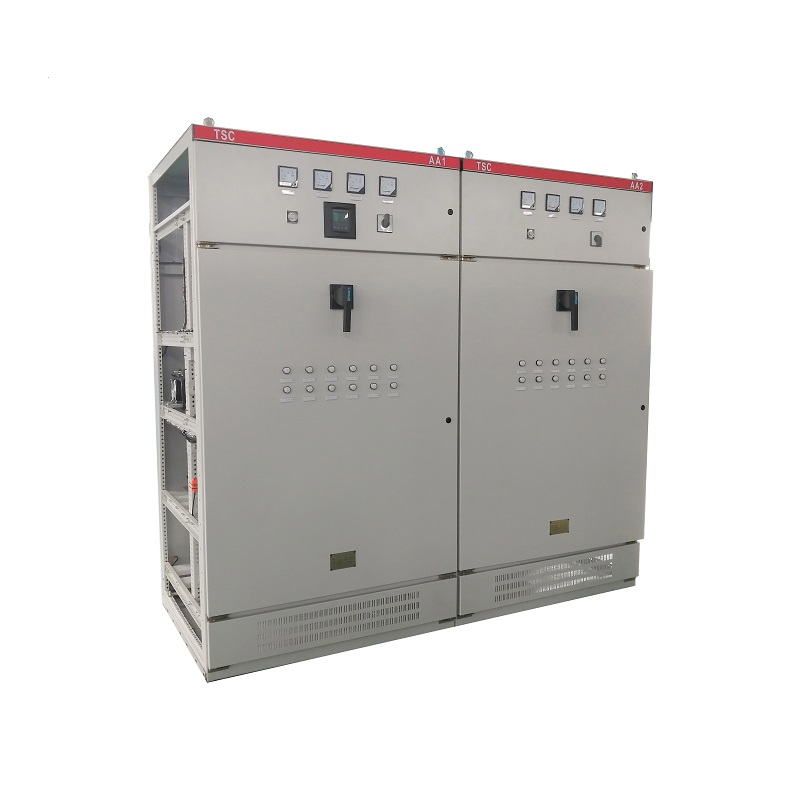

Gabinete de condensadores de bajo voltaje: utilizando las características capacitivas de los condensadores, al agregar o quitar grupos de condensadores de diferentes capacidades en la red, se proporciona potencia reactiva capacitiva fija para compensar la potencia reactiva consumida por la carga inductiva y mejorar el factor de potencia.
Características de rendimiento
1. Precisión de la compensación
SVG de baja tensión: Permite lograr una compensación de potencia reactiva continuamente ajustable con una alta precisión, incluso del 0,1 %. Monitorea rápidamente los cambios en la potencia reactiva de la red y proporciona la compensación reactiva necesaria a tiempo.
Gabinete de condensadores de baja tensión: La precisión de compensación es relativamente baja. Dado que la compensación de potencia reactiva se logra mediante la conmutación de bancos de condensadores, la compensación varía gradualmente, lo que impide un ajuste continuo y preciso.
2. Velocidad de respuesta
SVG de baja tensión: La velocidad de respuesta es extremadamente rápida, generalmente entre unos pocos milisegundos y decenas de milisegundos. Puede responder a los cambios en la potencia reactiva de la red eléctrica en muy poco tiempo y ajustar rápidamente la salida reactiva.
Gabinete de condensadores de baja tensión: La velocidad de respuesta es lenta. La conmutación de bancos de condensadores requiere cierto tiempo, generalmente en segundos, y no puede seguir la evolución rápida de las cargas reactivas.
3. Impacto armónico
SVG de bajo voltaje: no solo puede compensar la potencia reactiva, sino que también suprime eficazmente las corrientes armónicas en la red eléctrica, no causará contaminación armónica a la red eléctrica e incluso puede desempeñar un papel de filtrado.
Gabinete de condensadores de baja tensión: Puede resonar con los elementos inductivos de la red eléctrica, lo que provoca una amplificación armónica y agrava la contaminación armónica de la red. Se deben configurar dispositivos de filtrado especiales para evitar esta situación.
Escenarios de aplicación
1. Características de la carga
SVG de baja tensión: Ideal para situaciones con cambios frecuentes de carga y cambios rápidos en la demanda de potencia reactiva, como cargas dinámicas como hornos de arco, laminadores y ascensores. Cumple con los requisitos de estas cargas para una compensación reactiva rápida y precisa.
Gabinete de condensadores de baja tensión: Ideal para situaciones con cargas relativamente estables y poca variación en la demanda de potencia reactiva, como plantas industriales y edificios de oficinas. Su método de compensación reactiva fija permite satisfacer las necesidades básicas de compensación reactiva de estas cargas.
2. Requisitos de calidad de la energía
SVG de bajo voltaje: en ocasiones con altos requisitos de calidad de energía, como fabricantes de chips electrónicos, hospitales, centros de datos, etc., puede proporcionar una compensación reactiva de alta calidad para garantizar un voltaje de red estable y un bajo contenido armónico, y garantizar el funcionamiento normal de equipos sensibles.
Gabinete de condensadores de bajo voltaje: para lugares generales donde los requisitos de calidad de la energía no son particularmente estrictos, puede cumplir con los requisitos básicos.mejora del factor de potenciaRequisitos para lograr el ahorro energético y cumplir con los requerimientos del departamento de suministro de energía.
Costo de mantenimiento
SVG de bajo voltaje: debido al uso de equipos electrónicos de potencia complejos, su costo de mantenimiento es relativamente alto, lo que requiere que técnicos profesionales realicen mantenimiento y revisión regulares, y el costo de reemplazo del equipo también es alto.
Gabinete de condensadores de baja tensión: Su estructura es relativamente sencilla y su mantenimiento es económico. Implica principalmente la inspección periódica del estado de funcionamiento del condensador y el apriete de los cables de conexión, la sustitución de condensadores dañados, etc. Los requisitos técnicos para el personal de mantenimiento son relativamente bajos.
