Introducción

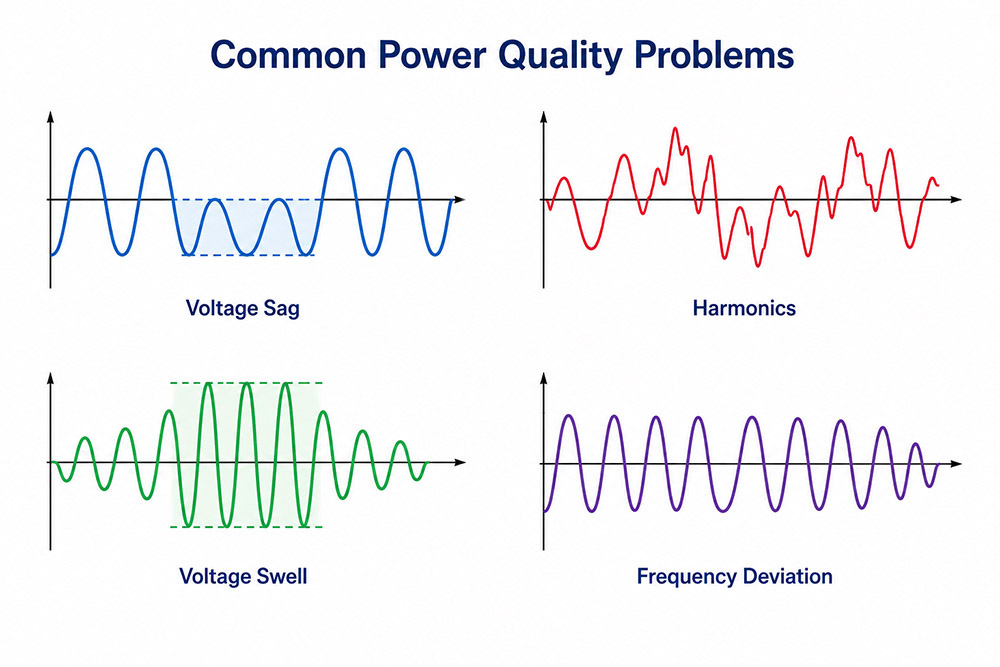

En las redes eléctricas industriales, comerciales y residenciales modernas, la tensión sinusoidal limpia y estable es la base para el funcionamiento fiable de todos los equipos eléctricos. Sin embargo, las fallas de la red, las cargas no lineales, las operaciones de conmutación y la integración de energías renovables introducen constantemente diversos problemas de calidad de energía. El diagrama de formas de onda ilustra claramente cuatro de las perturbaciones de calidad de energía más frecuentes: caída de tensión, aumento de tensión, armónicos y desviación de frecuencia. Cada anomalía distorsiona la forma de onda ideal de CA y genera riesgos ocultos para las líneas de producción, los instrumentos de precisión y la infraestructura de suministro eléctrico.
Desglose de cada problema de calidad de energía
1. Caída de tensión
La forma de onda azul muestra una disminución temporal de la tensión RMS durante varios ciclos. Las caídas de tensión son provocadas principalmente por el arranque de motores grandes, fallas de cortocircuito o conmutación de cargas pesadas. Incluso una caída de corta duración puede provocar el apagado de PLC, la detención de transportadores, la pérdida de datos en servidores y el tiempo de inactividad de las líneas de producción, causando enormes pérdidas económicas para las plantas de fabricación.
2. Armónicos
La onda sinusoidal roja irregular representa
distorsión armónica. Las cargas no lineales, incluidos los variadores de frecuencia, las máquinas de soldadura, la iluminación LED y los SAI, generan corrientes armónicas que contaminan la forma de onda de tensión de la red. Los armónicos aceleran el sobrecalentamiento de los transformadores, dañan los condensadores de potencia, interfieren con las señales de comunicación y reducen la vida útil de todos los dispositivos eléctricos conectados.
3. Aumento de tensión
La forma de onda verde presenta un aumento de amplitud de tensión a corto plazo. El aumento de tensión suele producirse cuando grandes cargas se desconectan repentinamente o durante fallas a tierra monofásicas. El exceso de tensión instantánea sobrecarga el aislamiento de motores, placas de circuito y componentes electrónicos sensibles, provocando el quemado permanente de componentes.
4. Desviación de frecuencia
La curva morada muestra la deriva gradual de frecuencia de la onda fundamental. La desviación de frecuencia suele aparecer en redes débiles con alta penetración de energía eólica y solar, o bajo un grave
desequilibrio de carga. Dado que la mayoría de los motores y los instrumentos de temporización dependen de la frecuencia estándar de la red, las fluctuaciones de frecuencia provocarán inestabilidad de velocidad de rotación, errores de temporización y funcionamiento anormal de equipos de automatización de precisión.
Por qué es importante la gestión de la calidad de energía
Las perturbaciones de calidad de energía sin gestionar no son solo pequeños defectos de forma de onda: se traducen en tiempos de inactividad no planificados, mayores costes de mantenimiento, reducción de la vida útil de los equipos e incluso riesgos de seguridad. Las instalaciones con cargas no lineales pesadas o equipos de precisión sensibles deben adoptar soluciones específicas: SVG/APF para el filtrado de armónicos, estabilizadores de tensión para la supresión de caídas/aumentos de tensión y sistemas de almacenamiento de energía de red para estabilizar la frecuencia.
Finalmente, reconocer estas cuatro formas de onda clásicas de calidad de energía es el primer paso hacia una gestión eficaz del sistema eléctrico. La monitorización periódica de la calidad de energía y el despliegue de equipos de compensación activa pueden eliminar la distorsión de la forma de onda, restaurar una energía sinusoidal limpia y garantizar un funcionamiento estable, eficiente y seguro de todo el sistema de consumo eléctrico.
