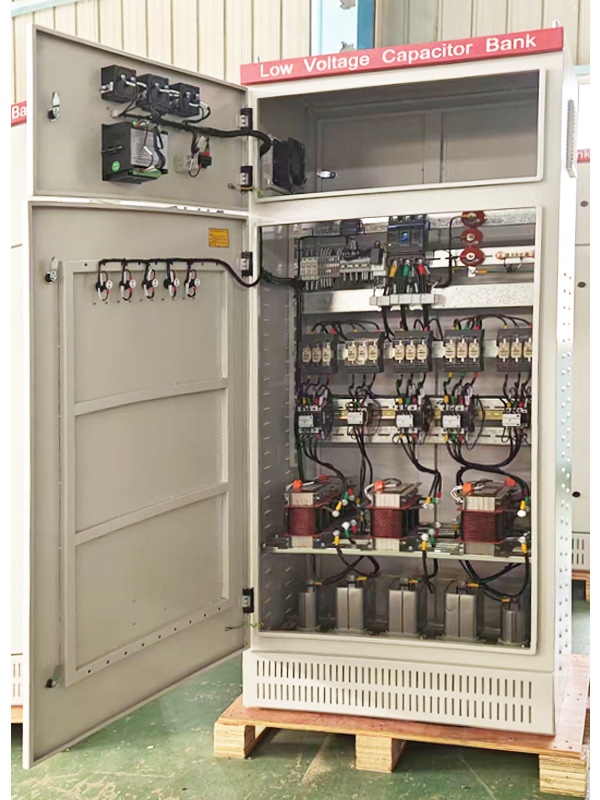

En el diseño eléctrico, los gabinetes de compensación de potencia reactiva se instalan centralmente en el lado de baja tensión de la sala de distribución de energía. La capacidad de instalación de compensación correspondiente está marcada en los planos. Sin embargo, debido a las diferencias en la tensión nominal de los condensadores, la tensión de acceso en el gabinete de compensación y la reactancia de los reactores en serie, la capacidad de salida real del banco de condensadores no es la capacidad instalada.

Ejemplo 1.

Selección de diseño: El condensador tiene una tensión nominal de 480 V y una capacidad nominal de 30 kVar. Cuando se conecta a un sistema con un nivel de tensión de 400 V, la capacidad de salida es: Qc = 30 × (400²/480²) = 21 kVar

Ejemplo 2.

Selección de diseño: El condensador tiene una tensión nominal de 480 V y una capacidad nominal de 60 kVar. Tras conectar la rama del condensador en serie con una reactancia del 7 %, se conecta a un sistema de tensión de 400 V. La capacidad de salida de compensación del condensador + reactancia es: Qc + l = 60 × (400²/480²) / (1 - 7 %) = 45 kVar

Ejemplo 3.

Selección de diseño: El gabinete de compensación de potencia reactiva está diseñado con 8 ramas. El condensador de cada rama tiene una tensión nominal de 480 V y una capacidad nominal de 50 kVar. Cada rama cuenta con un reactor del 7 % conectado en serie para suprimir el quinto armónico. Conectado a un sistema de tensión de 400 V, ¿cuál es la capacidad de salida del gabinete de compensación de potencia reactiva?

Respuesta: La capacidad total instalada de los condensadores por sí solos es:

Qc1 = 50 kVar × 8 = 400 kVar

La capacidad de salida total del armario de compensación de potencia reactiva es:

Qc2 = 400kVar × (400² ÷ 480²) ÷ (1 - 7%) = 299kVar

Ejemplo 4 .

Selección de diseño: El gabinete de compensación de potencia reactiva está diseñado con 8 ramas. El condensador de cada rama tiene una tensión nominal de 480 V y una capacidad nominal de 50 kVar. Cada rama cuenta con un reactor del 14 % conectado en serie para suprimir el tercer armónico. Conectado a un sistema de tensión de 400 V, ¿cuál es la capacidad de salida del gabinete de compensación de potencia reactiva?

Respuesta: La capacidad total instalada de los condensadores por sí solos es:

Qc1 = 50 kVar × 8 = 400 kVar

La capacidad de salida total del armario de compensación de potencia reactiva es:

Qc2 = 400kVar × (400² ÷ 480²) ÷ (1 - 14%) = 323 kVar

En resumen, la capacidad de potencia reactiva requerida por el sistema de distribución eléctrica es un valor fluctuante. En el diseño eléctrico práctico, se recomienda calcular la capacidad de compensación de potencia reactiva con un factor de potencia de 0,95 durante los cálculos de carga. Este valor debe utilizarse para diseñar y seleccionar el armario de compensación de potencia reactiva, que compensará las pérdidas de potencia reactiva causadas por la tensión nominal de los condensadores, la tensión de conexión en el armario de compensación y la reactancia de los reactores en serie. Si existen requisitos estrictos de capacidad de compensación y control de armónicos, se recomienda seleccionar una capacidad de instalación de compensación de potencia reactiva adecuada tras realizar cálculos detallados.
