panel bancario de condensador de bajo voltaje
Feb 19,2025

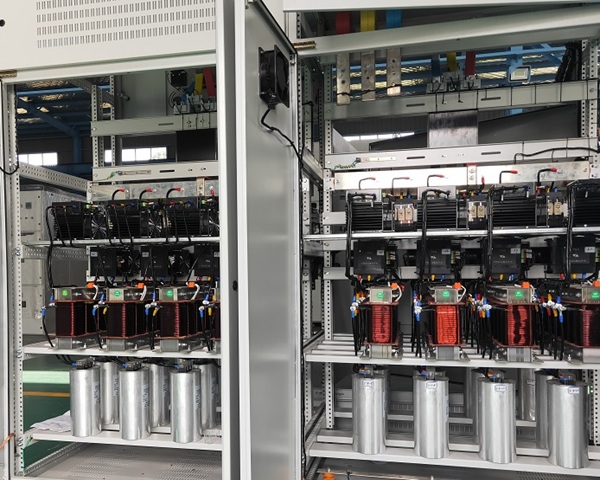

En los sistemas de energía modernos, gabinetes de condensadores de bajo voltaje, como un importante dispositivo de compensación de potencia reactiva, juega un papel indispensable Puede mejorar efectivamente el factor de potencia del sistema de energía, reducir las pérdidas de línea, mejorar la calidad de la potencia y garantizar el funcionamiento estable del sistema de energía
● Principio de trabajo
El gabinete del condensador de bajo voltaje realiza principalmente la compensación de potencia reactiva basada en las características de los condensadores En los circuitos de CA, los condensadores pueden almacenar y liberar energía eléctrica, que es opuesta a las características de inductancia Cuando hay una gran cantidad de cargas inductivas (como motores, transformadores, etc.) en el sistema de energía, la corriente se retrasará detrás del voltaje y generará energía reactiva El bajo voltaje gabinete de condensador genera una corriente reactiva avanzada invirtiendo un condensador de capacidad apropiada, que compensa la corriente reactiva rezagada generada por la carga inductiva, mejorando así el factor de potencia y reduciendo la diferencia de fase entre la corriente y el voltaje
● ¡ Composición estructural
- Gabinete: Hecho de placa de acero de alta calidad enrollada en frío, tiene una buena resistencia mecánica y un rendimiento de protección La estructura del gabinete está razonablemente diseñada para una fácil instalación, mantenimiento y reparación
- Condensador: es el componente central del gabinete del condensador, generalmente utilizando condensadores de película de polipropileno metalizados de autocuración Este tipo de condensador tiene las ventajas de baja pérdida, vida larga y un buen rendimiento de autocuración, lo que puede mejorar efectivamente el efecto de compensación del gabinete del condensador
- Interruptor: se usa para controlar la entrada y la eliminación de condensadores El interruptor común incluye contactor, interruptor compuesto y interruptor de tiristor Diferentes interruptores tienen diferentes características y son adecuadas para diferentes escenarios de aplicación
- Controlador: monitoreo en tiempo real de los parámetros operativos del sistema de alimentación, como el factor de alimentación, el voltaje, la corriente, etc., y controle automáticamente la acción del interruptor de acuerdo con los parámetros establecidos para realizar el cambio inteligente de condensadores
- Dispositivo de protección: incluido el fusible, el relé térmico, el protector de sobretensión, etc., utilizado para proteger el funcionamiento seguro del gabinete de condensadores y el sistema de energía Cuando se producen condiciones anormales como la sobrecorriente, la sobrevoltaje, la subtensión, etc., el dispositivo de protección puede actuar rápidamente para cortar el circuito y evitar el daño del equipo
Iii Ventajas técnicas
- Mejorar el factor de potencia: mejorar efectivamente el factor de potencia del sistema de energía, reducir la pérdida de energía reactiva y reducir las facturas de electricidad
- Reduzca la pérdida de línea: reduzca la pérdida de energía de la corriente durante la transmisión y mejore la eficiencia de la transmisión de energía
- Mejore la calidad de la potencia: estabilice el voltaje, reduzca las fluctuaciones de voltaje y parpadee, y mejore la estabilidad y la confiabilidad del sistema de energía
- Extienda la vida útil del equipo: reduzca el impacto de las cargas inductivas en el sistema de energía, reduzca la tasa de falla del equipo y extienda la vida útil del equipo
IV Campos de aplicación
- Campo industrial: ampliamente utilizado en varias fábricas, minas, metalurgia y otras empresas para compensar el poder reactivo de las cargas inductivas como motores y transformadores
- Campo comercial: como centros comerciales, hoteles, edificios de oficinas y otros lugares, puede mejorar la estabilidad del sistema de energía y garantizar el funcionamiento normal de varios equipos eléctricos
- Vida residencial: la instalación de gabinetes de condensadores de bajo voltaje en la sala de distribución de áreas residenciales puede mejorar la calidad de energía de la electricidad de los residentes y mejorar la seguridad del uso de electricidad
La tecnología del gabinete del condensador de bajo voltaje juega un papel importante en los sistemas de energía modernos Con el desarrollo continuo de la tecnología de energía, el rendimiento y la inteligencia de los gabinetes de condensadores de bajo voltaje continuarán mejorando, proporcionando garantías más confiables para el funcionamiento eficiente y estable de los sistemas de energía.
