Perspectivas sobre la calidad de la energía

En los sistemas eléctricos modernos, los equipos sensibles y las operaciones continuas son más vulnerables que nunca a las perturbaciones eléctricas. Entre estas perturbaciones, el hueco de tensión es una de las más comunes y de mayor impacto. Aunque suelen ser breves, los huecos de tensión pueden causar costosos tiempos de inactividad, pérdida de datos e incluso daños en equipos críticos.

En este blog, exploraremos qué son los huecos de tensión, sus causas e impactos, y las soluciones de mitigación más eficaces.

¿Qué es un hueco de tensión?

Un hueco de tensión (también conocido como caída de tensión) es una disminución de corta duración del voltaje RMS a la frecuencia de la red eléctrica, normalmente entre el 10% y el 90% del voltaje nominal, con una duración de 0,5 ciclos a 1 minuto, según se define en IEEE Std 1159-2019.

Causas comunes de los huecos de tensión

Los huecos de tensión suelen estar causados por eventos que extraen grandes cantidades de corriente del sistema o reducen temporalmente el voltaje del sistema. Las causas más comunes incluyen:

• Fallos de cortocircuito

  Fallos en el sistema eléctrico de la compañía suministradora o dentro de la instalación.

• Arranque de motores

  Los motores inductivos grandes consumen una alta corriente de irrupción durante el arranque.

• Energización de transformadores

  Se produce una alta corriente de irrupción de magnetización cuando se encienden los transformadores.

• Conmutación de cargas

  Los cambios repentinos en las condiciones de carga pueden reducir momentáneamente el voltaje del sistema.

• Despeje de fallos

  Los dispositivos de protección que despejan fallos eléctricos también pueden crear huecos de tensión temporales.

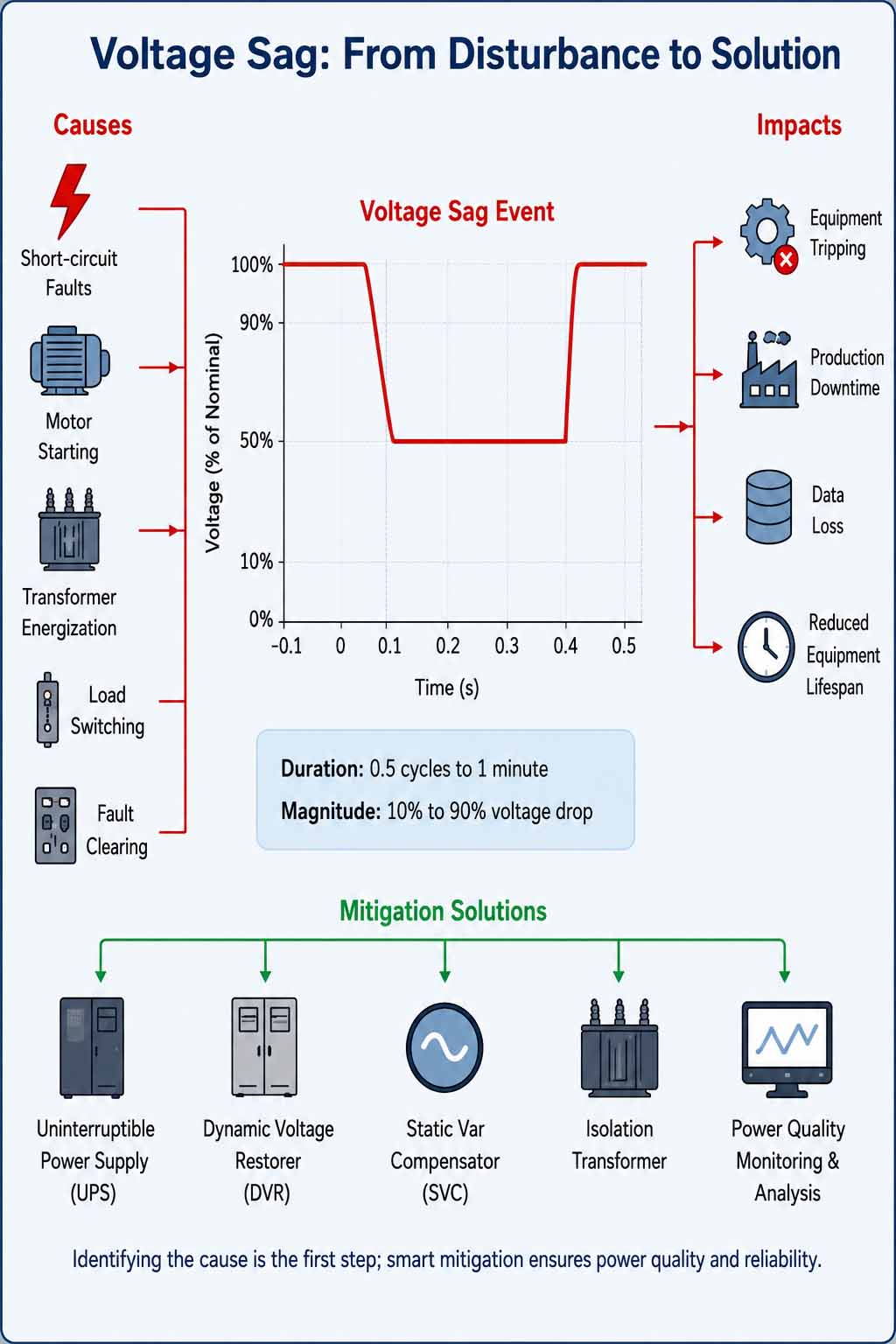

Hueco de tensión: de la perturbación a la solución Causas Fallos de cortocircuito Arranque de motores Energización de transformadores Conmutación de cargas Despeje de fallos Evento de hueco de tensión Características típicas: El voltaje cae desde 100% hasta aproximadamente 50% de nominal. Duración: 0.5 ciclos a 1 minuto Magnitud: caída de tensión del 10%–90% Impactos Disparo de equipos Tiempo de inactividad de la producción Pérdida de datos Reducción de la vida útil de los equipos Soluciones de mitigación Sistema de alimentación ininterrumpida (UPS) Restaurador dinámico de tensión (DVR) Compensador estático de var (SVC) Transformador de aislamiento Monitoreo y análisis de la calidad de energía Identificar la causa es el primer paso; una mitigación inteligente garantiza la calidad y confiabilidad de la energía.

Impactos de las caídas de tensión

Aunque las caídas de tensión duran poco tiempo, pueden afectar significativamente las operaciones industriales y comerciales.

Disparo de equipos

Los dispositivos sensibles como PLC, variadores de frecuencia (VFD), relés y sistemas de control pueden dispararse o funcionar incorrectamente.

Tiempo de inactividad de la producción

Las paradas inesperadas de equipos interrumpen los procesos de producción, reducen la productividad y aumentan los costos operativos.

Pérdida de datos

En centros de datos y sistemas de TI, las caídas de tensión pueden causar corrupción de datos, fallos de comunicación o pérdida total de datos.

Reducción de la vida útil de los equipos

Los eventos repetidos de caída de tensión ejercen estrés adicional sobre los equipos eléctricos, acelerando el envejecimiento y reduciendo la confiabilidad a largo plazo.

Estrategias de mitigación

La buena noticia es que las caídas de tensión pueden minimizarse o mitigarse con soluciones adecuadas.

Sistema de alimentación ininterrumpida (UPS)

Proporciona energía de respaldo a corto plazo a cargas sensibles durante perturbaciones de tensión.

Restaurador dinámico de tensión (DVR)

Inyecta tensión de compensación en serie con el suministro para mantener una tensión estable durante una caída.

Compensador estático de var (SVC)

Apoya la tensión del sistema proporcionando compensación de potencia reactiva.

Diseño adecuado del sistema

Incluye capacidad adecuada del sistema, coordinación de equipos, gestión del nivel de cortocircuito y ajustes correctos de protección.

Monitoreo de la calidad de la energía

El monitoreo continuo ayuda a identificar eventos de caídas de tensión, analizar tendencias e implementar estrategias de mantenimiento proactivo.

Finalmente

Las caídas de tensión pueden ser inevitables, pero sus impactos no tienen por qué serlo. Al comprender las causas y los efectos de las caídas de tensión e implementar tecnologías de mitigación adecuadas, las instalaciones industriales pueden proteger equipos críticos, mejorar la confiabilidad operativa y garantizarenergía de alta calidaden el entorno eléctrico cada vez más exigente de la actualidad.
