panel de filtro activo armónico

El filtro armónico activo está conectado en paralelo con cargas no lineales, y utiliza un conjunto de CT para detectar la corriente de carga. calcula cada orden de corriente armónica mediante algoritmos FFT en sus microchips DSP, y luego genera una compensación corriente con la misma amplitud pero ángulos de fase opuestos a la corriente armónica detectada, que cancela los armónicos de carga originales. no solo elimina la corriente armónica del lado de la carga, sino que también mitiga el voltaje armónico causado por las corrientes armónicas. el sistema AHF también puede mejorar el factor de potencia (PF) y corregir los desequilibrios de carga en el sistema de potencia.

  • Marca de fábrica:

    ZDDQ
  • Artículo No.:

    ZD-AMS
  • Pago:

    T/T,L/C
  • origen del producto:

    China
  • Color:

    RAL7035
  • Puerto de embarque:

    Shanghai
  • Plazo de ejecución:

    15days
  • Detalle del producto

Descripción general de la ICA

activo filtro armónico (ahf) es una solución integral perfecta para los problemas de calidad de la energía con la red eléctrica, como la onda armónica (puede filtrar 2nd a 50th interferencia armónica de orden completo), potencia reactiva, y desequilibrio de carga trifásica.

filtro armónico activo está conectado en paralelo en la red eléctrica, para detectar la onda armónica en la red eléctrica en tiempo real, generar la corriente de compensación de fase inversa a través del convertidor, y filtrar dinámicamente la onda armónica en la red eléctrica. el funcionamiento del filtro de armónicos activo no se ve afectado por la estructura de la red eléctrica y el tipo de carga, y no producirá oscilación armónica con el sistema,, por lo que se realiza perfectamente el control de ondas armónicas de varias cargas.

filtro armónico activo también puede realizar una compensación reactiva dinámica, y controlar la conmutación de condensadores, para mejorar el factor de potencia de la red eléctrica. mientras tanto, AHF tiene la función de controlar el desequilibrio de corriente de carga trifásica, resolviendo así de manera integral varios problemas de calidad de la energía con la red eléctrica.

active harmonic filter modular
active harmonic filter modular

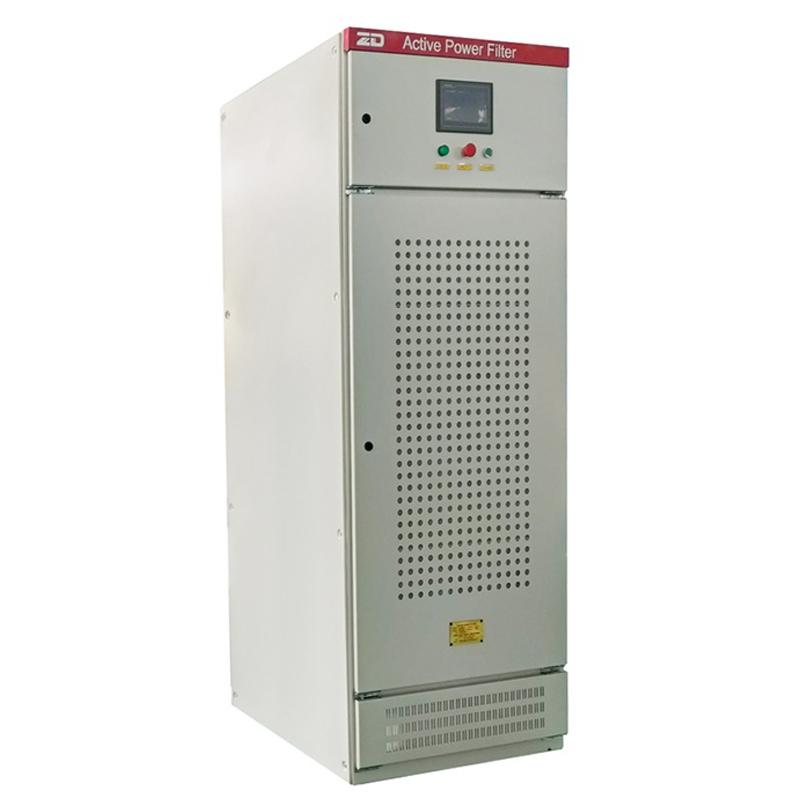

filtro armónico activo módulo tipo de estante filtro armónico activo panel


especificación

R voltaje ca 308v-480v
conexión eléctrica 3p3w/3p4w
frecuencia nominal 50 Hz (60 Hz) +/- 10 %
corriente nominal por módulo 30 amperios,50 amperios, 75 amperios, 100 amperios,150 amperios
corriente nominal por gabinete 30~600amp (combinación de módulos)
redundancia cada módulo es un sistema de filtrado independiente
rango de eliminación armónica 2° ~ 50° orden (seleccionable)
modo de compensación compensar armónicos,potencia reactiva,desequilibrio de fase
rendimiento de filtrado de armónicos filtre hasta un 98 % de armónicos a carga nominal
thdv/thdi thdv<3%, thdi<5% después del filtrado
capacidad de compensación de potencia reactiva compensación de potencia reactiva tanto inductiva como capacitiva
capacidad de corrección de desequilibrio mitigar la secuencia negativa y cero
tiempo de respuesta completo <5ms
tiempo de respuesta instantáneo <100us
pérdida térmica ≤3% de la capacidad nominal AHF (kva)

Envíenos un correo electrónico hanson@chinazddq.com ,o haga clic hoja de datos del filtro de armónicos activot para descargar detalles

.

principios de af

El filtro de armónicos activo está conectado en paralelo con cargas no lineales, y utiliza un conjunto de transformadores de corriente (CT) para detectar la corriente de carga. calcula cada orden de corriente armónica , y luego genera una corriente de compensación con el misma amplitud pero ángulos de fase opuestos a la corriente armónica detectada, que cancela los armónicos de carga originales.
El filtro armónico activo no solo elimina la corriente armónica del lado de la carga,, sino que también mitiga la tensión armónica causada por las corrientes armónicas. El sistema AHF también puede mejorar el factor de potencia (PF) y corregir los desequilibrios de carga en el sistema de potencia.

active Harmonic Filter Principle
AHF Interface
principio de filtro armónico activo interfaz de filtro armónico activo


beneficios de ahf

compensación de potencia reactiva ultrarrápida (inductiva y capacitiva).

Compensación de armónicos hasta el armónico 50 (seleccionable individualmente).

Equilibrio de carga entre fases y cable neutro descargado.

compensación de parpadeo.

reducir el sobrecalentamiento/reducir Disparos molestos/ reducir sobrecargar/reducir falla del equipo.

mejorar la confiabilidad.

diseño compacto y sistema modular.

detección de resonancia de rejilla.

operación de menú HMI fácil de usar.

sistema ethernet y ethercat para interconexión.

alto rendimiento y confiabilidad.

insensible a las condiciones de red/grid.

instalación sencilla.


campos de aplicación

instalaciones industriales con un conjunto de cargas no lineales que representan más de 500kva (variadores de velocidad, upss, rectificadores, etc.)

instalaciones que requieren corrección del factor de potencia.

instalaciones donde se debe reducir la distorsión de voltaje para evitar perturbar cargas sensibles

instalaciones donde se debe reducir la distorsión de la corriente para evitar sobrecargas

los siguientes son t Industrias de aplicación típicas del filtro armónico activo.

active harmonic for crane and conveyor system
active harmonic filter for solar power plant
active harmonic filter for oil and gas industry
active harmonic filter for electric arc furnace and metling furnace
active harmonic filter for water and wasted warter treatment

active harmonic filter for wind and pv power farm
active power filter for primary elements industry
