generador de var estático montado en la pared 100kvar

static var generator / svg es el nuevo estándar en compensación de energía reactiva. Esta fuente de corriente electrónica de potencia es la solución precisa y altamente confiable para las redes actuales caracterizada por un aumento significativo en los armónicos, las variaciones de voltaje causadas por fuentes renovables intermitentes conectadas a la red y el nivel de voltaje debido al desarrollo de la red inteligente. La topología igbt controlada por dsp permite una compensación perfecta en cada fase para cargas inductivas y capacitivas. También corrige el desequilibrio de fase cuando es necesario. Inmune a los armónicos, la resonancia y el nivel de voltaje, ofrece una solución libre de mantenimiento reutilizable en cualquier configuración de red.

Marca de fábrica:
ZDDQ
Artículo No.:
ZD-SVG
Pago:
T/T
origen del producto:
China
Color:
White
Puerto de embarque:
Shanghai/Nanjing
Plazo de ejecución:
20days after payment

consulta ahora

Detalle del producto

descripción del generador estático var

el generador de var estática ( svg para abreviar), basado en el principio del inversor de tipo de voltaje, utiliza el transistor binario de puerta aislada (igbt4) para controlar el valor y la fase del voltaje de CA del inversor, con el fin de cumplir el propósito de compensación reactiva y armónica. como la frecuencia de conmutación de igbt es muy alta (docenas de khz), svg puede realizar una compensación rápida para la carga reactiva y lograr una precisión de compensación muy alta.

svg Actualmente es la mejor solución en control de potencia reactiva presentada. en comparación con el svc tradicional representado por tsc, la velocidad de regulación de svg es más rápido (la velocidad de respuesta es de 5 ms), su precisión de compensación es alta (el factor de potencia después de la compensación es superior a 0,99), el método de compensación es flexible ( svg puede compensar tanto la potencia reactiva inductiva como la potencia reactiva capacitiva), y svg También tiene la función de filtración activa de corriente armónica.

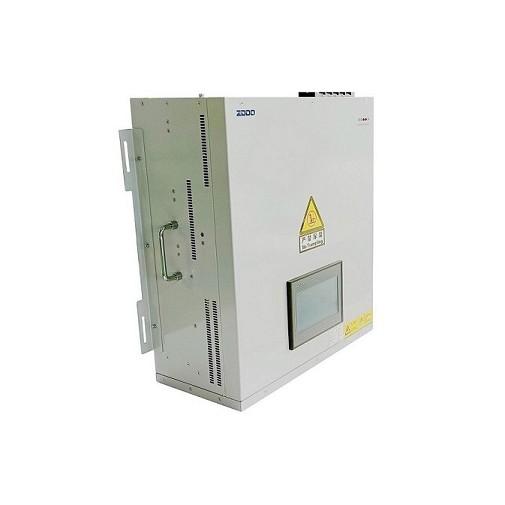

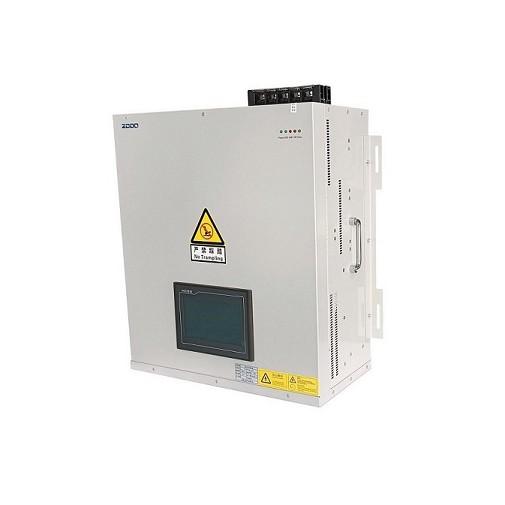

svg montado en la pared	panel de svg tipo rack

especificación de svg

propiedades electricas	voltaje nominal	400v-1000v, ac
	frecuencia de operación	50hz / 60hz
	conexión eléctrica	trifásico tres hilos / cuatro hilos
	capacidad de modular	30/50/75/100 / 150kvar
	modo de compensación	Compensación de potencia reactiva inductiva y capacitiva continua
	efecto de compensación	≥0.98
	tiempo de respuesta del módulo svg	& lt; 5ms
	pérdida activa del sistema	& lt; 3%
	cantidad de unidades conectadas en paralelo	≤10 unidades
	mtbt	& gt; 100,000 horas
características de control	controlador	igbt
	frecuencia de cambio	12.8k
	interfaz de control de condensador	14 maneras
	modo de comunicación	adoptar modbus remoto
	conexión de control	fibra o eléctrica
Características estructurales	peso	referirse al modelo
	nivel de protección	ip20
	método de enfriamiento	aire acondicionado
	ruido	& lt; 50db
	metodo de instalacion	tipo de montaje en pared y bastidor
Requisitos medioambientales	temperatura ambiente	-20 ~ 55 ℃
	humedad relativa	máximo 95%, sin
	altitud sobre el nivel del mar	≤1,000m

¿Cómo funciona SVG?

generador de var estática es un dispositivo basado en electrónica de potencia conectado en paralelo con la carga que requiere mitigación de armónicos. svg funciona como una fuente de corriente controlada que proporciona cualquier tipo de forma de onda de corriente en tiempo real.

cuando la carga genera corriente inductiva o capacitiva, hace que la corriente de carga se retrase o conduzca el voltaje. un svg detecta la diferencia de ángulo de pase e inyecta en tiempo real una corriente adelantada o retrasada en los sistemas de energía eléctrica, haciendo que el ángulo de fase de la corriente sea casi el mismo que el del voltaje, llevando el factor de potencia fundamental a la unidad.

beneficios de svg

■ multifuncional: potencia reactiva y compensación de desequilibrio

■ Excelente compensación reactiva: alta velocidad, compensación precisa (-0.99≤cosφ≤0.99), sin escalones, bidireccional (capacitiva e inductancia)

■ Excelente corrección de desequilibrio: secuencia negativa y cero, mitiga la corriente neutral

■ Amplio voltaje de entrada & amp; rango de frecuencia, se adapta a entornos eléctricos difíciles

■ baja pérdida térmica (≤3% de la calificación svg capacidad), eficiencia ≥ 97%

■ alta estabilidad: impedancia infinita a la red, evita problemas de resonancia armónica

■ Aplicación flexible: diseño modular, incrustado en gabinete estándar o personalizado

■ fácil instalación y mantenimiento: fácil instalación para svg reemplazo y expansión de módulos

■ Amplio rango de capacidad: 50kvar ~ 600kvar para un solo gabinete, hasta 10 gabinetes en paralelo

■ adaptabilidad ambiental: -10 ~ 50 ° c de temperatura, compatible con generadores diesel

■ Protección completa: sobre / bajo voltaje de la red, svg sobre corriente, sobre temperatura y otros. Todas las fallas se registraron en el registro de eventos, conveniente para el análisis de fallas.

certificación svg

campo de aplicación de svg
