El filtro armónico activo se conecta en paralelo con cargas no lineales y utiliza un conjunto de transformadores de corriente (TC) para detectar la corriente de carga. Calcula cada armónico mediante algoritmos FFT en sus microchips DSP y, a continuación, genera una corriente compensadora con la misma amplitud pero ángulos de fase opuestos a la corriente armónica detectada, lo que cancela los armónicos originales de la carga. No solo elimina la corriente armónica del lado de la carga, sino que también mitiga la tensión armónica causada por las corrientes armónicas. El sistema AHF también puede mejorar el factor de potencia (FP) y corregir los desequilibrios de carga en el sistema eléctrico.
Marca de fábrica:
ZDDQArtículo No.:
ZD-AMSPago:
T/T,L/Corigen del producto:
ChinaColor:
RAL7035Puerto de embarque:
ShanghaiPlazo de ejecución:
15days
Descripción general de AHF
ZDDQ Filtro armónico activo ( APF/ AHF (en resumen) es una solución integral perfecta para los problemas de calidad de energía en la red eléctrica, como ondas armónicas (puede filtrar completamente la interferencia armónica del segundo al quincuagésimo), potencia reactiva y desequilibrio de carga trifásica.
Filtro armónico activo Se conecta en paralelo a la red eléctrica para detectar la onda armónica en tiempo real, generar la corriente de compensación de fase inversa mediante el convertidor y filtrar dinámicamente la onda armónica. El funcionamiento del AHF no se ve afectado por la estructura de la red eléctrica ni por el tipo de carga, y no produce oscilaciones armónicas en el sistema, logrando así un control perfecto de las ondas armónicas en diversas cargas.
Filtro armónico activo
r
También permite la compensación reactiva dinámica y el control de la conmutación de condensadores para mejorar el factor de potencia de la red eléctrica. Asimismo, el AHF controla el desequilibrio de la corriente de carga trifásica, solucionando así de forma integral diversos problemas de calidad de la energía en la red eléctrica.
|
|

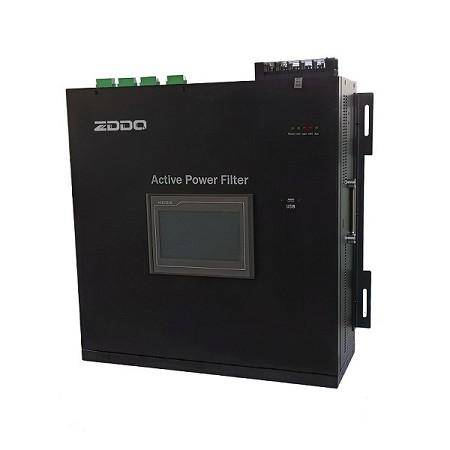

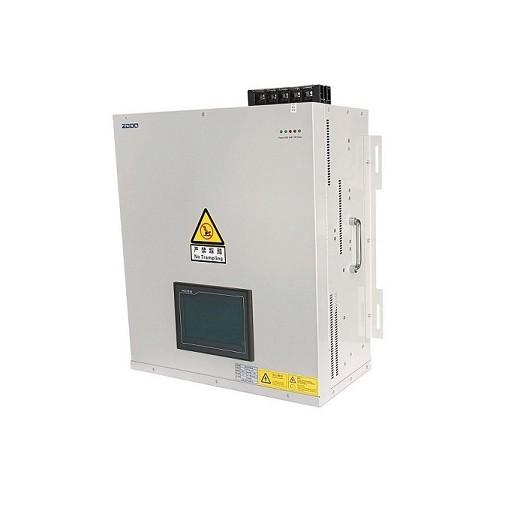

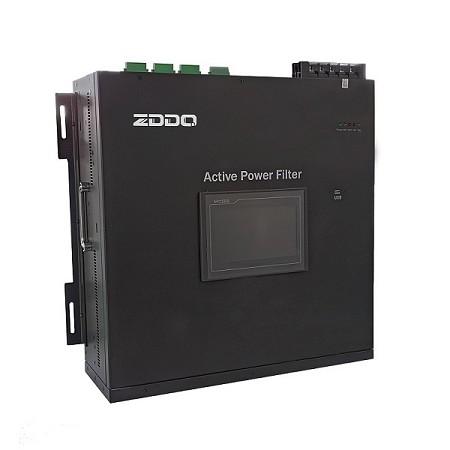

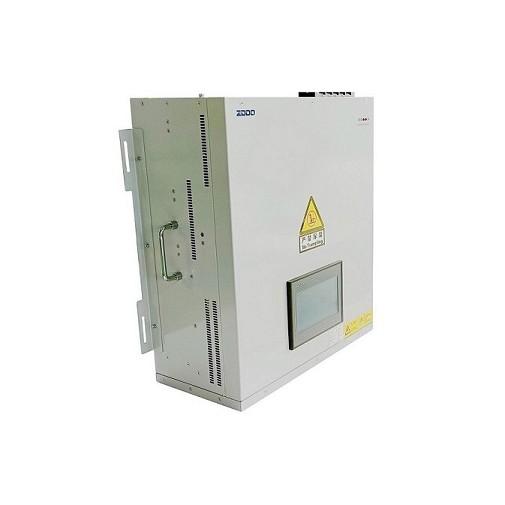

| Módulo de filtro armónico activo | Panel AHF tipo rack |
Especificación de AHF
| R Voltaje saturado | CA 308V-480V |
| Conexión eléctrica | 3P3W/3P4W |
| Frecuencia nominal | 50 Hz (60 Hz) +/- 10% |
| Corriente nominal por módulo | 30 amperios, 50 amperios, 75 amperios, 100 amperios, 150 amperios |
| Corriente nominal por gabinete | 30~600 amperios (combinación de módulos) |
| Redundancia | Cada módulo es un sistema de filtrado independiente. |
| Rango de eliminación de armónicos | Del segundo al quincuagésimo orden (seleccionable) |
| Modo de compensación | Compensación de armónicos, potencia reactiva y desequilibrio de fase. |
| Rendimiento del filtrado armónico | Filtra hasta el 98% de los armónicos a carga nominal. |
| THDv/THDi | THDv<3%, THDi<5% después del filtrado |
| Capacidad de compensación de potencia reactiva | Compensación de potencia reactiva tanto inductiva como capacitiva |
| Capacidad de corrección de desequilibrios | Mitigar la secuencia negativa y cero |
| Tiempo de respuesta completo | <5 ms |
| Tiempo de respuesta instantáneo | <100us |
| Pérdida térmica | ≤3% de la capacidad nominal de AHF (kVA) |
Envíanos un correo electrónico hanson@chinazddq.com o haga clic Hoja de datos del filtro armónico activo t para descargar los detalles.
Principios de AHF
|
|
| Principio de filtro armónico activo | Interfaz de filtro armónico activo |
Beneficios de AHF
■ Compensación de potencia reactiva ultrarrápida (inductiva y capacitiva).
■ Compensación armónica hasta el 50.º armónico (seleccionable individualmente).
■ Equilibrio de carga entre fases y cable neutro sin carga.
■ Compensación de parpadeo.
■ Reducir el sobrecalentamiento/Reducir tropiezos molestos /Reducir sobrecarga / Reducir fallo del equipo .
■ Mejorar la fiabilidad.
■ Diseño compacto y sistema modular.
■ Detección de resonancia de rejilla.
■ Funcionamiento del menú HMI intuitivo y fácil de usar.
■ Sistema Ethernet y Ethercat para interconexión.
■ Alto rendimiento y fiabilidad.
■ Insensible a las condiciones de la red/red eléctrica.
■ Instalación sencilla.
|
|
| Línea de ensamblaje APF SVG | Prueba de envejecimiento y fiabilidad de APF SVG |
Aplicación AHF
■ Instalaciones industriales con un conjunto de cargas no lineales que representan más de 500 kVA (variadores de velocidad, sistemas de alimentación ininterrumpida, rectificadores, etc.).
■ Instalaciones que requieren corrección del factor de potencia.
■ Instalaciones donde se debe reducir la distorsión de voltaje para evitar perturbar cargas sensibles.
■ Instalaciones donde se debe reducir la distorsión de la corriente para evitar sobrecargas.
A continuación se presentan los Industrias de aplicación típicas del filtro armónico activo.
