descripción general del generador de var estático

generador de var estático( SVG para abreviar) , basado en el principio del inversor de tipo voltaje , utiliza el transistor binario de puerta aislada (IGBT4) para controlar el valor y la fase del voltaje de CA del inversor , para cumplir el propósito de compensación reactiva y armónica . ya que la frecuencia de conmutación de IGBT es muy alta (docenas de khz), SVG puede realizar una compensación rápida para la carga reactiva, y lograr una precisión de compensación muy alta.

generador de var estático es actualmente la mejor solución en el campo de control de potencia reactiva. en comparación con el SVC tradicional representado por TSC, la velocidad de regulación de SVG es más rápido (la velocidad de respuesta es de 5 ms), su precisión de compensación es alta (el factor de potencia después de la compensación es superior a 0.99), el método de compensación es flexible ( SVG puede compensar tanto la potencia reactiva inductiva como la potencia reactiva capacitiva), y SVG también tiene la función de filtración activa de corriente armónica.

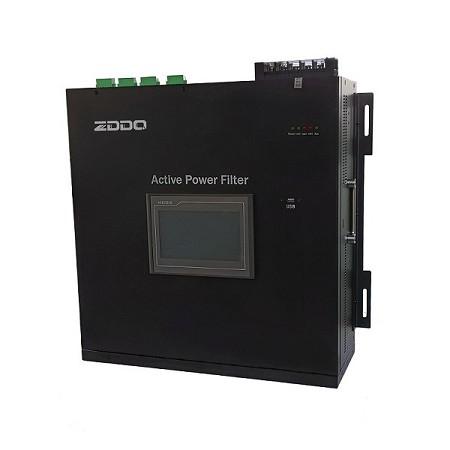

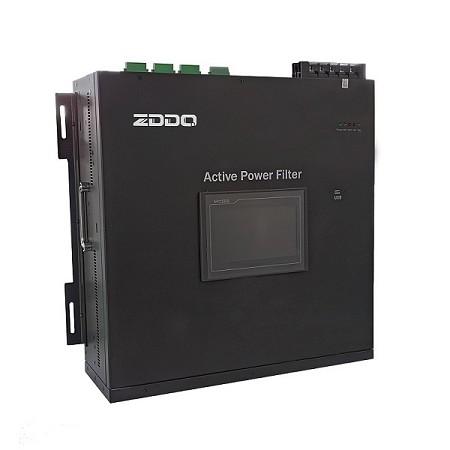

módulo SVG montado en la pared	generador de var estático con diseño modular de pared

especificación de svg

Envíenos un correo electrónico info@zddqelectric.com

¿Cómo funciona SVG?

generador de var estático es un dispositivo basado en electrónica de potencia conectado en paralelo con la carga que requiere mitigación de armónicos. SVG funciona como una fuente de corriente controlada que proporciona cualquier tipo de forma de onda de corriente en tiempo real.

cuando la carga genera corriente inductiva o capacitiva,, hace que la corriente de carga se retrase o se adelante con respecto al voltaje. SVG detecta la diferencia del ángulo de paso e inyecta en tiempo real corriente de adelanto o atraso en los sistemas de energía eléctrica, haciendo que el ángulo de fase de la corriente sea casi el mismo que el del voltaje, llevando el factor de potencia fundamental a la unidad.

beneficios de svg

■ multifuncional: potencia reactiva y compensación de desequilibrio

■ excelente compensación reactiva: alta velocidad, precisa (-0.99≤cosφ≤0.99), continua, compensación bidireccional (capacitiva e inductancia)

■ excelente corrección del desequilibrio: tanto la secuencia negativa como la secuencia cero, mitiga la corriente neutra

■ amplio voltaje de entrada y rango de frecuencia, se adapta a entornos eléctricos difíciles

■ baja pérdida térmica (≤3% de nominal SVG capacidad), eficiencia ≥ 97%

■ alta estabilidad: la impedancia infinita a la red, evita el problema de resonancia armónica

■ aplicación flexible: diseño modular, integrado en gabinete estándar o personalizado

■ fácil instalación y mantenimiento: fácil instalación para SVG reemplazo y expansión de módulos

■ amplio rango de capacidad: 50kvar~600kvar para un solo gabinete, hasta 10 gabinetes en paralelo

■ adaptabilidad ambiental: -10~50°C temperatura, compatible con generadores diesel

■ protección completa: red sobre/bajo voltaje, SVG exceso de corriente, exceso de temperatura, y otros. todas las fallas registradas en el registro de eventos, conveniente para el análisis de fallas.

campo de aplicación svg

■ hornos de arco electrico – la estabilización de voltaje reduce el tiempo de toma a toma y el consumo de electrodos.

■ laminadores – la eliminación de las distorsiones armónicas y de tensión reduce la demanda de potencia reactiva y aumenta la capacidad del sistema eléctrico.

■ minería e industria pesada y – la compensación dinámica de potencia reactiva estabiliza el sistema de potencia, especialmente en el arranque de motores grandes, asegurando la confiabilidad del sistema de potencia.

■ parques eólicos y solares – Cumplimiento de estrictos criterios de conexión a la red al proporcionar control de voltaje dinámico y estabilidad de voltaje en el punto de acoplamiento común (pcc).

■ mercados de energías renovables – incluyendo parques solares, parques eólicos, instalaciones de paneles solares.

Las siguientes son industrias de aplicación típicas del generador de var estático
