Como componente clave para la compensación de potencia reactiva en los sistemas eléctricos, el estado operativo de los bancos de condensadores afecta directamente al factor de potencia, la estabilidad de voltaje y la eficiencia energética de la red eléctrica.

Con el rápido desarrollo de los sistemas de energía, bancos de condensadores Los bancos de capacitores, como equipos cruciales de compensación de potencia reactiva, desempeñan un papel insustituible en la mejora del factor de potencia, el aumento de la calidad de la red y la reducción de las pérdidas en las líneas. Sin embargo, en su funcionamiento real, suelen sufrir diversas fallas, como daños en los capacitores, fallas en los contactores y sobrecargas armónicas. Estas fallas no solo afectan gravemente el funcionamiento normal del equipo, sino que también pueden provocar accidentes eléctricos más graves. Por lo tanto, la investigación exhaustiva sobre técnicas de mantenimiento y estrategias de prevención de fallas en los bancos de capacitores es de suma importancia.

1. Principios básicos y estructura de un banco de condensadores

Un banco de capacitores es un dispositivo especializado para la compensación de potencia reactiva en un sistema eléctrico. Su principio básico es proporcionar potencia reactiva capacitiva al sistema eléctrico a través de bancos de capacitores en paralelo para compensar la potencia reactiva generada por cargas inductivas, mejorando así el factor de potencia, la calidad de la red y reduciendo las pérdidas en las líneas. Durante el funcionamiento normal, las líneas a menudo presentan reactancia inductiva, lo que provoca que la corriente se retrase con respecto al voltaje y reduciendo el factor de potencia El mecanismo de funcionamiento del banco de condensadores se basa en las características de carga y descarga de los mismos. Cuando se aplica la tensión del sistema eléctrico a través de los condensadores, estos absorben la corriente retardada, generando una compensación de potencia reactiva capacitiva.

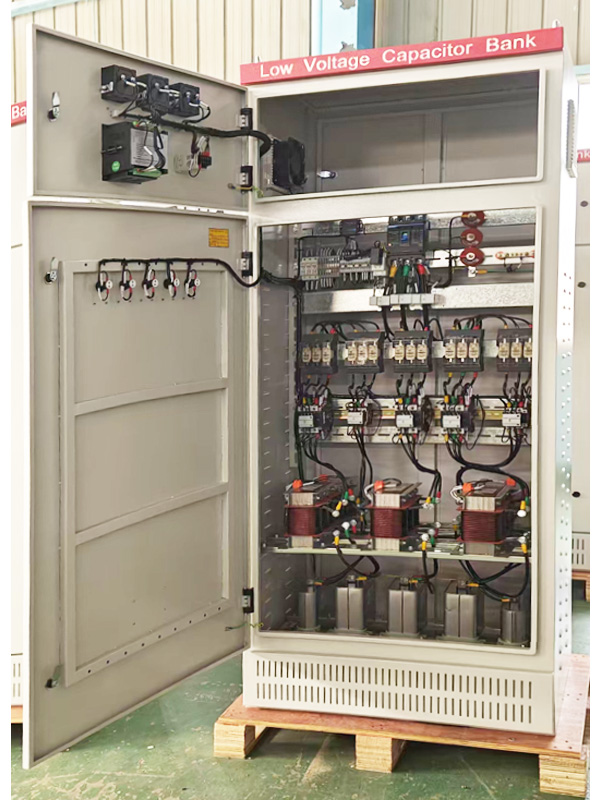

Los componentes principales de un banco de condensadores incluyen: bancos de condensadores, que son el componente central del banco y generalmente están compuestos por múltiples unidades de condensadores conectadas en paralelo o en serie, responsables de proporcionar la potencia reactiva requerida por el equipo; dispositivos de conmutación, como contactores e interruptores de tiristores, que el sistema utiliza para conectar o desconectar automáticamente los bancos de condensadores según la demanda de potencia reactiva; dispositivos de protección que incluyen protección contra sobrecorriente, protección contra sobretensión y protección contra subtensión para garantizar el funcionamiento seguro del banco de condensadores; una unidad de medición y control que se encarga de detectar los parámetros del sistema y controlar la conexión y desconexión de los condensadores; y un dispositivo de descarga que se utiliza para liberar rápidamente la carga residual después del funcionamiento para garantizar la seguridad del mantenimiento.

2. Mantenimiento del banco de condensadores

Las técnicas de mantenimiento de bancos de condensadores se pueden clasificar a grandes rasgos en mantenimiento rutinario y mantenimiento preventivo.

Inspección de rutina: Incluye principalmente inspecciones diarias, mensuales, semestrales y anuales. Se debe verificar periódicamente el estado operativo del banco de condensadores, buscando ruidos anormales o sobrecalentamiento, y asegurar que el factor de potencia se encuentre dentro del rango especificado. La limpieza y el mantenimiento consisten principalmente en eliminar regularmente el polvo y la suciedad del interior del gabinete, manteniendo el equipo limpio, especialmente los componentes aislantes. Las comprobaciones de estanqueidad implican verificar periódicamente las conexiones eléctricas para detectar holguras, asegurando conexiones seguras y confiables para prevenir un mal contacto que podría provocar sobrecalentamiento y fallas en el equipo.

Mantenimiento preventivo: Esta es una estrategia de mantenimiento más avanzada e integral. El monitoreo de la temperatura es un método crucial de mantenimiento preventivo. Se puede usar un termómetro infrarrojo para verificar periódicamente la temperatura de los condensadores, los puntos de conexión y los equipos de conmutación, lo que permite detectar rápidamente fallas por sobrecalentamiento. La medición de capacitancia permite detectar cambios en la capacitancia, facilitando la detección temprana y el reemplazo oportuno de condensadores dañados para garantizar su correcto funcionamiento.

Por ejemplo, el banco de condensadores de conmutación automática utilizado en el teleférico del Palacio Baishui requiere especial atención al mantenimiento del sistema de control. Es necesario revisar periódicamente la configuración de los parámetros del controlador, la precisión de la señal de muestreo y la racionalidad de la lógica de conmutación, manteniendo siempre un factor de potencia superior a 0,9. Asimismo, se debe comprobar el estado operativo del dispositivo de descarga para asegurar que los condensadores se descarguen completamente tras su desconexión, garantizando así la seguridad del personal de mantenimiento. Se debe establecer un sistema integral de registro de mantenimiento. Al registrar los datos de cada sesión de mantenimiento e identificar cualquier anomalía, se pueden realizar seguimientos de las tendencias del equipo, lo que proporciona una base para el mantenimiento preventivo.

3. Medidas de prevención de fallas en el gabinete del condensador

Para abordar las fallas comunes en los bancos de condensadores, se pueden tomar diversas medidas preventivas. Los factores ambientales son fundamentales; el banco de condensadores debe mantenerse en un entorno con temperatura y humedad adecuadas. Se debe instalar un sistema de ventilación y proporcionar aire acondicionado en la sala de distribución eléctrica para mantener un ambiente de trabajo fresco y seco y prevenir daños por calor excesivo. Para bancos de condensadores críticos, se puede configurar un sistema de monitoreo de temperatura en línea para supervisar el estado operativo del equipo en tiempo real, previniendo problemas antes de que ocurran y asegurando su correcto funcionamiento.

Además, es fundamental establecer registros completos de fallas y mantenimiento. Los registros detallados del historial de mantenimiento de los condensadores, los detalles de reemplazo y los escenarios de falla brindan información valiosa para la evaluación de equipos y las decisiones de reemplazo.
