Primero, recuerde esta regla mnemotécnica fácil de recordar para la memorización en el lugar de trabajo:
1. Pregunte sobre los síntomas;
2. Inspeccione la apariencia;
3. Desconecte la falla por secciones;
4. Medir parámetros;
5. Realizar una prueba para evitar que vuelva a ocurrir.
Paso 1: Preguntar (
Und
erstand
los síntomas de la falla)
Primero, pida al operador que aclare la situación antes de comenzar cualquier trabajo: ¿Cuándo se averió? ¿Cómo se averió? ¿Hubo ruidos extraños, humo o disparos? ¿Se ha reparado antes? Al mismo tiempo, registre los síntomas de la falla, la frecuencia con la que ocurre y las condiciones que la acompañan (por ejemplo, disparos, alarmas, falla de arranque, ruidos extraños, sobrecalentamiento). El objetivo es simple: delimitar el alcance de la solución de problemas, evitar el desmontaje y las pruebas a ciegas y ahorrar tiempo.
Paso 2:
Inspec
t
(Inspección visual)

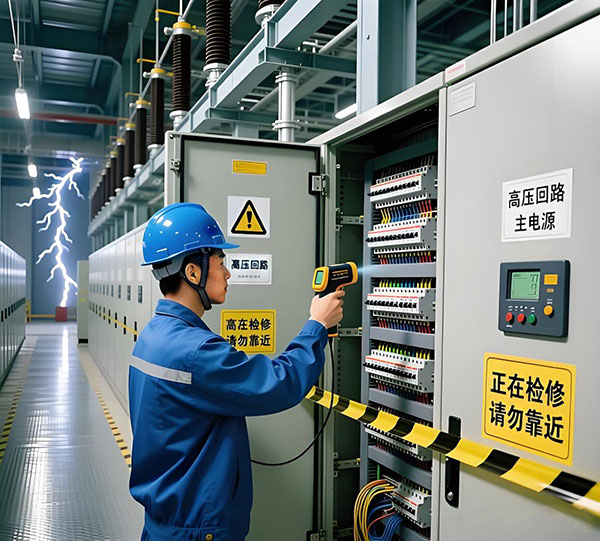

Recordatorio importante: Desconecte siempre la alimentación y etiquete la avería antes de proceder con cualquier inspección. ¡La seguridad es lo primero! La inspección visual se centra principalmente en lo siguiente: comprobar si hay cables sueltos, marcas de quemaduras y olor a quemado; verificar cables rotos, terminales sueltos, fusibles fundidos y contactos de contactores quemados; comprobar las luces indicadoras, los códigos de alarma en la pantalla y las lecturas de los instrumentos; y, por último, inspeccionar el motor, los cables, los interruptores, el convertidor de frecuencia y el PLC en busca de anomalías evidentes. De hecho, el 80 % de las averías menores se pueden solucionar en este paso.
Paso 3:
Iso
la
tio
norte
(Segmentación, Reducción del alcance)
Divida todo el sistema eléctrico en tres segmentos: fuente de alimentación → control → carga, y proceda a aislar y diagnosticar gradualmente las fallas. Primero, desconecte la carga y alimente solo la sección de control para comprobar su funcionamiento; luego, desconecte el control y verifique la normalidad de la fuente de alimentación. Es posible realizar una segmentación adicional, como por ejemplo, en circuito principal, circuito de control, circuito de señal y circuito de protección, para determinar rápidamente si el problema reside en la fuente de alimentación, el control o la carga.
Paso 4: Medición (
Instrumento
t
Medición, Posicionamiento preciso)
Entre las herramientas comunes se incluyen un multímetro, un amperímetro de pinza, un comprobador de voltaje y un megóhmetro. Céntrese en medir estos cuatro puntos:
1. Voltaje: Mida el voltaje de la línea de entrada, los interruptores, los terminales de los contactores y la fuente de alimentación de control para asegurarse de que funcionan correctamente.
2. Continuidad: Mida la continuidad de fusibles, contactos, cableado, botones, interruptores de límite e interruptores de parada de emergencia.
3. Aislamiento: Con la alimentación desconectada, mida el aislamiento del motor y los cables a tierra/fase a fase.
4. Corriente: Mida la corriente de funcionamiento del equipo para comprobar si hay corriente excesiva, pérdida de fase o sobrecarga.
La lógica de diagnóstico es simple: si hay energía pero el equipo no funciona, es probable que un componente esté dañado (como un contactor, un relé o un sensor); si no hay energía, se debe principalmente a cableado suelto, interruptores, dispositivos de protección, fusibles o terminales.
Paso 5: Prueba (
Verificar
y
Reparar, prevenir la recurrencia)
Tras la reparación, no se apresure a terminar; la verificación es fundamental: primero, restablezca el cableado, haga funcionar el equipo sin carga y luego pruébelo con carga; observe el voltaje, la corriente, el sonido del equipo, la temperatura y cualquier alarma; vuelva a comprobar que el cableado esté bien ajustado, que el aislamiento y la conexión a tierra estén en buen estado y que la configuración de las protecciones sea precisa; finalmente, registre la causa de la falla, la solución y los componentes reemplazados para evitar que se repita.
Demostración de un caso típico (Motor trifásico que no gira, fácil de entender)
El escenario más común: un motor asíncrono trifásico (ventilador/bomba, controlado por contactor). Al presionar el botón de arranque, el motor no gira, no emite ningún sonido y no se detiene. Utilice el método de cinco pasos para diagnosticar el problema a fondo.
Paso 1: Preguntar (Comprender la situación) – El operador dice que la máquina falló esta mañana, pero que ayer funcionaba con normalidad, sin ruidos extraños, humo ni disparos; esta es la primera vez que ocurre la falla. Dictamen preliminar: No está quemada ni sobrecargada; lo más probable es que el circuito de control no tenga corriente o esté abierto.
Paso 2: Inspección visual – Después de cortar la energía y colocar la etiqueta, inspeccione la caja de distribución. Los interruptores automáticos y fusibles parecen estar en buen estado, sin quemaduras ni aflojamiento. Los contactores no presentan signos de quemaduras ni olores extraños. Sin embargo, el indicador de alimentación de control está apagado y el botón de parada de emergencia se activa normalmente. Esto indica una falta de energía en el circuito de control.
Paso 3: Aislamiento segmentado: divida el circuito en tres segmentos: alimentación principal, alimentación de control y circuito de control. Primero, compruebe la alimentación principal (380 V), que es normal. A continuación, compruebe el fusible/transformador de la alimentación de control; se encuentra un fusible fundido, lo que indica que el problema reside en la alimentación de control.
Paso 4: Localización precisa – Use un multímetro para comprobar la alimentación principal; la tensión entre L1, L2 y L3 es de aproximadamente 380 V, lo cual es normal. Compruebe el fusible de control; la línea de entrada tiene corriente, pero la de salida no, lo que confirma que el fusible está fundido. A continuación, compruebe la resistencia de la bobina del contactor; es normal y no hay cortocircuito, lo que indica que el fusible fundido se debe al desgaste o a un mal contacto.
Paso 5: Prueba (Verificación de la reparación) – Reemplace el fusible de control por uno de las mismas especificaciones. Una vez suministrada la energía, se encenderá el indicador de encendido del control. Presione el botón de arranque; el contactor debe activarse correctamente, el motor debe arrancar suavemente, la corriente trifásica debe estar equilibrada y, tras 5 minutos de funcionamiento, no debe haber sobrecalentamiento ni olores extraños. Apriete los terminales y registre los resultados. La falla se ha solucionado por completo.
Este método de cinco pasos no requiere técnicas complicadas. Simplemente siga los pasos en el lugar para localizar rápidamente fallas eléctricas. Tanto electricistas principiantes como experimentados pueden aplicarlo directamente. Si se conoce el escenario específico de la falla (por ejemplo, alarma del inversor, falla del control PLC), el proceso de diagnóstico y los puntos de medición se pueden ajustar según corresponda.
