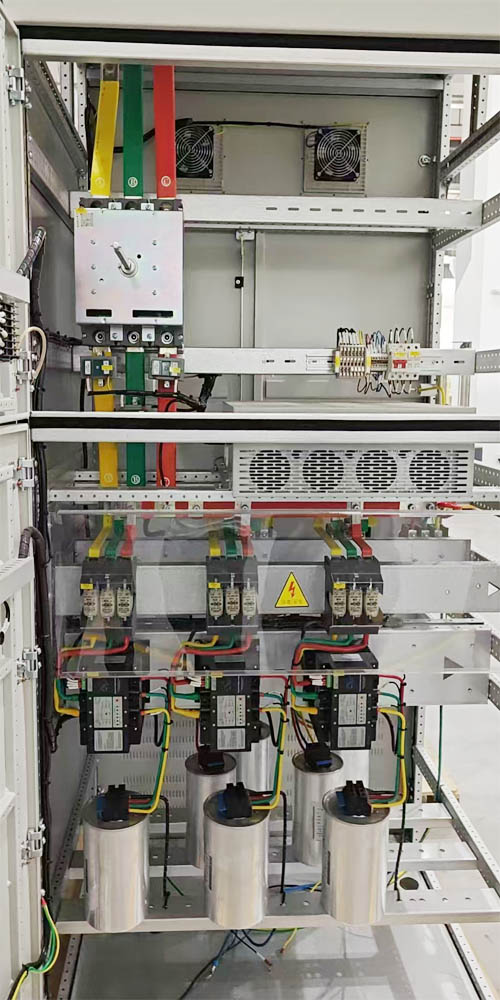

En distribución de energía de baja tensión sistemas (generalmente 400 V y menos), la solución híbrida de generador de VAR estático (SVG) y tradicional compensación del condensador Es un equilibrio entre rendimiento y coste. A continuación, se presenta un análisis exhaustivo de las ventajas y desventajas de la compensación híbrida y el riesgo de daños en los componentes, basado en principios técnicos y escenarios de aplicación:
· SVG :Dispositivo electrónico de potencia basado en un convertidor de fuente de voltaje (VSC), que genera corriente reactiva en tiempo real a través de dispositivos como IGBT, con un tiempo de respuesta menor a 10ms, y puede compensar dinámicamente la potencia reactiva capacitiva/inductiva.
· Compensación de condensadores tradicionales : proporciona potencia reactiva capacitiva fija a través de bancos de capacitores en paralelo, con un tiempo de respuesta de >100 ms, adecuado para requisitos de potencia reactiva en estado estable.
· Compensación híbrida El controlador coordina el SVG y el grupo de condensadores. El condensador se encarga de la compensación principal de la potencia reactiva fundamental, mientras que el SVG se encarga de la fluctuación dinámica y el control de armónicos.
|
Dimensiones |
Ventajas específicas |
Descripción del caso |
|
Optimización de costos |
Los condensadores soportan entre el 70% y el 80% de la compensación de potencia reactiva fundamental, y la capacidad del SVG se puede reducir al 30% de la solución tradicional, reduciendo la inversión inicial entre un 20% y un 35%. |
Una planta de procesamiento de plástico utiliza un condensador de 100 kvar + un SVG de 50 kvar, lo que supone un ahorro de 120 000 yuanes en inversión en comparación con la solución SVG pura. |
|
Mejora de la respuesta dinámica |
SVG compensa el defecto de compensación de "tipo escalonado" de la conmutación del condensador y mejora la capacidad de supresión de fluctuaciones de voltaje de cargas de impacto (como máquinas de soldar) en más del 50%. |
Después de una compensación híbrida en un determinado taller de estampación de automóviles, el parpadeo de voltaje se redujo del 1,8% al 0,7%, cumpliendo con el estándar GB/T 12326-2008. |
|
Capacidad de control armónico |
SVG puede compensar simultáneamente los armónicos 5, 7 y 11 (THD ≤ 5 %), mientras que los capacitores tradicionales son propensos a la amplificación resonante en un entorno armónico. |
En una fábrica textil con equipos de conversión de frecuencia densa, el contenido armónico de la red eléctrica se redujo del 12% al 4,2% después de la compensación híbrida. |
|
Confiabilidad del sistema |
El condensador funciona independientemente del SVG. Cuando el SVG falla, el condensador puede seguir proporcionando una compensación básica de potencia reactiva para evitar la inestabilidad total del sistema. |
Cuando un centro de datos de SVG se apagó debido a una falla en la disipación de calor, el banco de capacitores mantuvo un soporte de potencia reactiva del 40% para garantizar el funcionamiento de los equipos de TI. |
|
Dimensiones |
Riesgos potenciales |
Cuello de botella técnico |
|
Estrategia de control compleja |
Es necesario resolver el problema de coordinación entre la conmutación del condensador y la salida del SVG. Si los parámetros no coinciden correctamente (por ejemplo, si el tiempo de conmutación del condensador > el tiempo de respuesta del SVG) se produce una sobrecompensación o una subcompensación de la potencia reactiva. |
El sistema de compensación híbrido de una planta siderúrgica presentaba oscilaciones de compensación debido a ajustes irrazonables de los parámetros PI, lo que provocaba frecuentes disparos del disyuntor. |
|
Interacción armónica |
El efecto de amplificación de los capacitores en armónicos de frecuencia específicos (como el 5.º) puede aumentar la carga de procesamiento armónico del SVG, provocando que su IGBT se caliente más. |
En un sistema híbrido, se midió que el condensador amplificó el quinto armónico en 1,8 veces y la pérdida de conmutación de SVG aumentó en un 25%. |
|
Mayor dificultad en la operación y el mantenimiento |
SVG requiere que los profesionales depuren los parámetros (como la relación de distribución de potencia reactiva y la prioridad de control armónico), mientras que los capacitores tradicionales solo necesitan verificar el valor de capacitancia regularmente, lo que aumenta los costos de operación y mantenimiento en un 30% -50%. |
Una fábrica de alimentos no actualizó periódicamente el programa de control SVG, lo que provocó un conflicto entre el capacitor y la cantidad de compensación del SVG, y el factor de potencia cayó de 0,95 a 0,88. |
|
Mala adaptabilidad ambiental |
El SVG es sensible a la temperatura (la temperatura de funcionamiento óptima es de 25 ± 10 ℃) y la capacitancia decae más rápido a altas temperaturas ( ＞ 60℃). El sistema híbrido tiene requisitos más elevados para la disipación del calor del gabinete. |
Cuando la temperatura en un taller era alta en verano, el SVG dejaba de funcionar debido a una falla en el ventilador de enfriamiento y los capacitores se dañaban por hinchazón debido al funcionamiento a alta temperatura a largo plazo. |
· Forma de daño : ruptura dieléctrica, abultamiento, estallido
· Razones fundamentales :
· Efecto de amplificación armónica La reactancia capacitiva de los condensadores disminuye al aumentar la frecuencia. La reactancia capacitiva del quinto armónico (250 Hz) es solo 1/5 de la onda fundamental, lo que facilita la formación de una trayectoria de corriente armónica. Por ejemplo, cuando hay una tensión del quinto armónico en la red eléctrica, la corriente armónica de la rama del condensador puede alcanzar de 3 a 5 veces la corriente fundamental, lo que provoca sobrecalentamiento y envejecimiento del medio.
· Sobretensión de conmutación :La sobretensión transitoria (hasta 2-3 veces la tensión nominal) generada cuando se conmuta el banco de condensadores provoca una descarga local del medio aislante durante un largo período de tiempo, lo que conduce a una avería después de un daño acumulativo.
· Caso En un sistema de compensación híbrido de un taller de convertidores de frecuencia, tras 14 meses de funcionamiento, el condensador sufrió una avería interna debido a la corriente del 5.º armónico (valor efectivo medido de 180 A, que superaba el valor nominal en un 120%). Tras el desmontaje, se detectó carbonización en el borde de la placa.
· Forma de daño : cortocircuito en el chip, circuito abierto, desprendimiento de la capa de soldadura
· Razones fundamentales :
· Sobrecarga de compensación dinámica Cuando la carga cambia rápidamente (como al arrancar y parar un motor), el SVG necesita completar la mutación de potencia reactiva en 10 ms, y la pérdida de conmutación del IGBT aumenta drásticamente. Si la operación a alta carga continúa, la temperatura de la unión (Tj) supera los 150 °C, lo que provoca una falla por fatiga de la capa de soldadura.
· Impacto de la corriente armónica La corriente armónica amplificada por el condensador fluye a través del inductor de filtro y el IGBT del SVG, lo que resulta en un aumento de la pérdida de conducción. Por ejemplo, una corriente del 5.º armónico del 10 % aumentará la pérdida del IGBT en aproximadamente un 8 %.
· Caso :En un sistema de compensación híbrido de una grúa portuaria, después de que SVG operara bajo una carga de arranque y parada frecuente durante 6 meses, la capa de soldadura del módulo IGBT se agrietó debido a fluctuaciones repetidas en la temperatura de la unión (70-120 °C), lo que resultó en una disminución del 30 % en la capacidad de compensación.
· Contactor de conmutación de condensadores :El funcionamiento frecuente provoca erosión de los contactos, acortando la vida útil a 1/3 de las condiciones de funcionamiento normales (normalmente <100.000 operaciones).
· Condensador del lado de CC SVG :La exposición prolongada a la corriente de ondulación (>20 % del valor nominal) hace que el electrolito se seque y la capacidad caiga por debajo del 80 %, lo que requiere reemplazo.
· Instalar filtro armónico :Conecte un reactor del 7% en serie en la rama del capacitor para suprimir la amplificación de los armónicos 5 y superiores, haciendo que la tasa de distorsión de corriente armónica (THDi) sea menor al 8%.
· Estrategia de asignación dinámica : Configure el capacitor para soportar potencia reactiva en estado estable (cambio >100 ms), SVG para manejar potencia reactiva transitoria (cambio <100 ms) y optimice el control colaborativo a través del algoritmo PID difuso.
|
Escenario de aplicación |
Relación de mezcla recomendada (condensador: SVG) |
Puntos clave para la selección de componentes clave |
|
Cargas en estado estacionario, como ventiladores y bombas |
7:3 |
El capacitor debe ser resistente a los armónicos (como CBB81) y la capacidad SVG debe configurarse de acuerdo con el 30 % de la fluctuación máxima de potencia reactiva. |
|
Cargas de impacto como máquinas de soldar y punzonadoras |
5:5 |
SVG utiliza una topología de tres niveles y un reactor del 14% está conectado en serie con el capacitor para suprimir el tercer armónico. |
|
Aplicaciones industriales con alta densidad de convertidores de frecuencia |
3:7 |
SVG debe tener una función de control armónico (objetivo de compensación THD ≤3 %) y el capacitor debe ser seco y autorreparable. |
· Monitoreo de temperatura :Temperatura del gabinete SVG ≤40 ℃, temperatura de la superficie del capacitor ≤55 ℃, cuando se excede, se iniciará el enfriamiento forzado.
· Pruebas regulares :Mida el valor de capacitancia cada trimestre (reemplace si la atenuación es mayor al 10%) y realice una prueba de voltaje de resistencia de aislamiento SVG cada año (CC 1000 V, 1 min sin falla).
|
En sistemas de baja tensión, la compensación híbrida de SVG y condensadores tradicionales es la solución preferida para equilibrar rendimiento-costo, pero su fiabilidad depende de una adaptación razonable de parámetros y de medidas de supresión de armónicos. En la práctica, los condensadores tradicionales son más susceptibles a sufrir daños debido a la amplificación de armónicos y la sobretensión de conmutación, mientras que los módulos IGBT de SVG se someten a la prueba de la tensión de carga dinámica. Mediante la conexión de reactancias en serie, la optimización de las estrategias de control y el fortalecimiento de la monitorización de la temperatura, el tiempo medio entre fallos (MTBF) del sistema híbrido puede aumentarse de 8.000 horas en la solución tradicional a más de 15.000 horas, aprovechando al máximo las ventajas sinérgicas de ambos.
