En los sistemas eléctricos de alta y baja tensión, la integración en la red de nuevas fuentes de energía y las cargas de impacto tienden a generar problemas complejos de potencia reactiva, como fluctuaciones continuas de potencia y superposición de armónicos. Con topología electrónica de potencia y regulación dinámica en tiempo real, gabinetes de compensación de potencia reactiva SVG proporcionan una gestión precisa de la potencia reactiva en todo el rango, convirtiéndolos en equipos centrales especiales para garantizar la estabilidad de la red eléctrica.
1.Introducción del producto

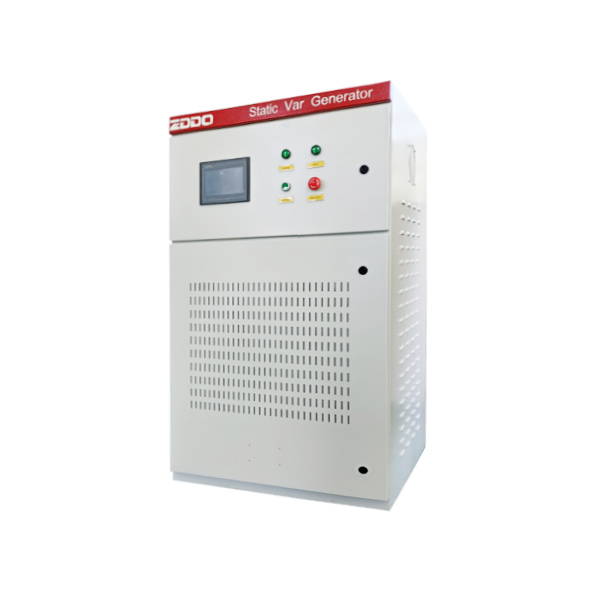

SVG (Generador Estático de Var) es un gabinete especial de compensación de potencia reactiva basado en tecnología electrónica de potencia, que ofrece una regulación flexible de la potencia reactiva para todos los escenarios de aplicación:
● Configuración principal: Equipado con módulos de potencia IGBT integrados (componentes electrónicos de potencia principales), reactores, condensadores de CC, unidades de control de alta velocidad y módulos de detección de armónicos. Cubre niveles de tensión de 0,4 kV a 35 kV con una capacidad de compensación de 100 kvar a 5000 kvar. Puede generar corriente reactiva capacitiva/inductiva en tiempo real para compensar dinámicamente las pérdidas de potencia reactiva del sistema.
● Diseño estructural: Adopta un gabinete modular sellado (placa de acero laminado en frío con tratamiento anticorrosión), con compartimentos independientes para el área de unidad de potencia, área de control y área de disipación de calor. El grado de protección alcanza IP30/IP40 (adecuado para salas interiores de distribución eléctrica). Cuenta con una pantalla táctil de alta definición para mostrar en tiempo real las curvas de potencia reactiva y los datos de armónicos de corriente.
● Características prácticas: Admite compensación continua sin escalones con un tiempo de respuesta ≤5 ms. Puede conectarse a sistemas de despacho de la red para control remoto. Integra funciones de autoprotección contra sobretensión, sobrecorriente y fallos de IGBT, con una vida útil de diseño superior a 15 años.
2.Escenarios de aplicación
Centrales eléctricas de nueva energía: Para parques eólicos y plantas fotovoltaicas, se instala en el lado de recolección de 35 kV / lado de conexión a la red de 0,4 kV para compensar las fluctuaciones intermitentes de potencia reactiva y cumplir los requisitos de la red en cuanto a permanencia ante baja tensión y factor de potencia.
Cargas industriales de impacto: Aplicado en el lado de distribución de 10 kV de hornos de arco eléctrico en plantas siderúrgicas y hornos de carburo de calcio en plantas químicas para estabilizar impactos severos de potencia reactiva, eliminar el parpadeo de tensión y garantizar una producción ininterrumpida.
Redes de distribución centrales urbanas: Implementado en redes eléctricas de 10 kV–35 kV de distritos comerciales urbanos y centros de datos. Compensa las demandas de potencia reactiva de cargas diversificadas y garantiza un suministro eléctrico estable para equipos sensibles como servidores e instrumentos de precisión.
Grupos de motores de alta tensión: Utilizado junto a grupos de motores de alta tensión de 6 kV–10 kV en empresas mineras y metalúrgicas. Compensa dinámicamente la potencia reactiva generada durante el arranque/parada de motores y las variaciones de carga, mejora la eficiencia de los motores y reduce las pérdidas en las líneas.
El gabinete de compensación de potencia reactiva SVG ofrece compensación en todo el rango, respuesta ultrarrápida y una potente mitigación de armónicos. Proporciona soluciones avanzadas para escenarios complejos de potencia reactiva en sistemas eléctricos y es especialmente adecuado para aplicaciones con estrictos requisitos de calidad de energía, como la integración de nuevas energías en la red y las cargas industriales de impacto.
