APF y SVG son dos dispositivos importantes utilizados en los sistemas eléctricos para mejorar la calidad de la energía. Los encontramos con frecuencia en nuestro trabajo; ¿cuáles son las diferencias entre ellos y cuáles son sus funciones?

1.¿Qué es APF?

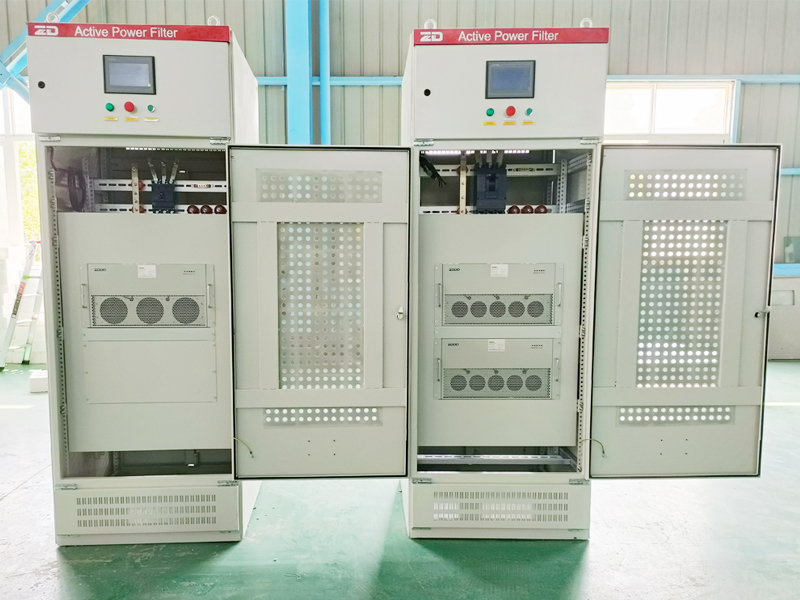

ElFiltro activo de potencia (APF)es un dispositivo especializado para la mitigación de armónicos de la energía, desarrollado mediante electrónica de potencia moderna y tecnología de procesamiento digital de señales basado en componentes DSP (Procesador Digital de Señales) de alta velocidad. Consta de dos secciones principales: un circuito de cálculo de corriente de referencia y un circuito de generación de corriente de compensación. El circuito de cálculo de corriente de referencia monitoriza la corriente de línea en tiempo real y convierte la señal analógica en una señal digital, que luego es procesada por el DSP de alta velocidad para separar los componentes armónicos de la onda fundamental. El DSP emite pulsos de disparo —en forma de señales de modulación por ancho de pulso (PWM)— hacia el circuito de generación de corriente de compensación, activando IGBTs (Transistores bipolares de puerta aislada) o módulos de potencia IPM (Módulo de potencia inteligente). Este proceso genera una corriente de compensación igual en amplitud pero opuesta en polaridad a la corriente armónica de la red; esta corriente se inyecta en la red para compensar o cancelar los armónicos, eliminando activamente los armónicos de la energía.

2,¿Qué es SVG?

El Generador estático de var (SVG)—también conocido como dispositivo de compensación dinámica de potencia reactiva o compensador síncrono estático— es un dispositivo de compensación de potencia reactiva basado en tecnología de convertidores de semiconductores de potencia con auto-conmutación. Representando la tercera generación de tecnología de compensación de potencia reactiva, se basa en dispositivos controlables de alta potencia como IGBTs e IGCTs. Logra la conversión de potencia reactiva mediante la conmutación de alta frecuencia de componentes electrónicos de potencia de alta capacidad; diseñado específicamente para abordar cargas fluctuantes en redes de distribución, proporciona una compensación de potencia reactiva dinámica rápida y eficaz, capaz de mitigar fluctuaciones de voltaje y parpadeo (flicker), desequilibrios de carga, problemas de factor de potencia y armónicos.

3.¿Cuál es la diferencia?

• Funciones principales

APF (Filtro activo de potencia): Su función principal es el filtrado dinámico de corrientes armónicas en el sistema eléctrico. Detectando en tiempo real los componentes armónicos de la corriente de carga, genera una corriente de compensación igual en magnitud pero opuesta en fase a los armónicos; al inyectarla en la red, se cancelan los armónicos, purificando la corriente de la red y mitigando el impacto de los armónicos en los equipos. Puede suprimir activamente armónicos desde el 2.º hasta el 51.º orden, reduciendo el THDi del 32.5% a menos del 2.9%.
SVG (Generador estático de var): Su función principal es la compensación dinámica de potencia reactiva. Ajustando la fase y amplitud de la corriente de salida, responde rápidamente a las demandas de potencia reactiva del sistema, proporcionando compensación bidireccional de potencia reactiva capacitiva o inductiva. Esto mejora el factor de potencia del sistema, estabiliza la tensión de la red y reduce las pérdidas por potencia reactiva. Ofrece un tiempo de respuesta ultrarrápido de 10 ms y estabiliza el factor de potencia en 0.99.

• Aplicaciones
