En sistemas de distribución de energía de alta y baja tensión, la "compensación de capacitores" es un término técnico indispensable. Ya sea en fábricas, edificios comerciales o centros de datos, las unidades de compensación de capacitores alojadas dentro de los gabinetes de baja tensión actúan como "electricistas invisibles", mejorando silenciosamente la eficiencia operativa del sistema eléctrico.

Para comprender la compensación capacitiva, primero es necesario entender el concepto de "potencia reactiva".

En los sistemas eléctricos, el uso de la energía se divide en dos categorías: potencia activa (que realiza trabajo directo, como accionar un motor o iluminar una bombilla) y potencia reactiva (que no realiza trabajo directo por sí misma, pero proporciona la energía necesaria para establecer campos electromagnéticos y mantener una corriente estable, como la energía del campo magnético almacenada cuando arranca un motor).

El problema radica en la potencia reactiva: las cargas inductivas —como motores y transformadores— consumen grandes cantidades de potencia reactiva, lo que provoca una situación en la que el suministro de potencia reactiva en la red no alcanza la demanda. En consecuencia, la red debe "pedir prestada" o obtener potencia reactiva adicional para cubrir esta brecha, lo que genera dos consecuencias:

Aumento de pérdidas en las líneas: la corriente reactiva que fluye por los conductores genera calor adicional, lo que resulta en energía eléctrica desperdiciada;

Reducción del factor de potencia: Los operadores de la red (como las compañías eléctricas) basan sus tarifas en el factor de potencia del usuario (potencia activa dividida por potencia aparente); si el factor de potencia cae por debajo del estándar (por ejemplo, 0,9), el usuario debe pagar un "recargo por ajuste del factor de potencia".

La esencia de compensación capacitiva consiste en utilizar condensadores conectados en paralelo para generar potencia reactiva que compense la potencia reactiva consumida por las cargas inductivas; esto permite que el "déficit de potencia reactiva" de la red se cubra localmente, reduciendo así las pérdidas en las líneas y mejorando el factor de potencia.

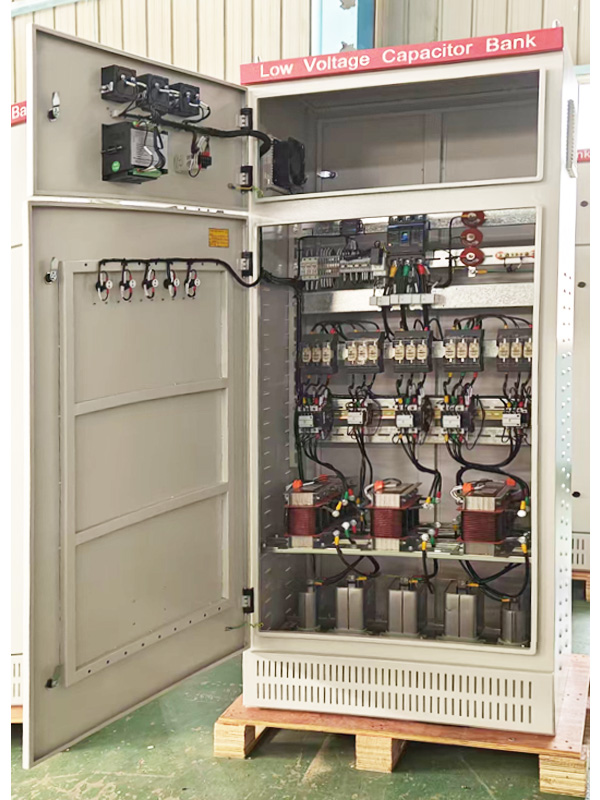

La instalación de unidades de compensación de capacitores en los gabinetes de baja tensión es una necesidad práctica. Su valor principal se centra en cuatro áreas clave:

1. Reducción de costos: disminución de los gastos de electricidad

Al compensar la potencia reactiva, los gabinetes de compensación de capacitores pueden elevar el factor de potencia del sistema a un nivel cercano a la unidad, reduciendo así las pérdidas en las líneas y disminuyendo los costos de electricidad.

2. Aumento de capacidad: maximización del potencial existente de la red

Mejorar el factor de potencia permite que el sistema utilice la capacidad existente de manera más eficiente, aumentando efectivamente la capacidad de suministro eléctrico del equipo. Esto ofrece una solución rentable para los usuarios que necesitan ampliar capacidad pero están limitados por la capacidad de su equipo actual.

3. Estabilidad de la red: mejora de la calidad del voltaje

La compensación capacitiva reduce las caídas de tensión en las líneas, estabiliza el voltaje del sistema y mejora la calidad de la energía. Esto es crucial para garantizar el funcionamiento adecuado de equipos de precisión y mejorar la calidad del producto.

4. Cumplimiento: cumplimiento de los requisitos de conexión a la red

Las normativas de la red exigen que el factor de potencia del usuario cumpla ciertos estándares; los gabinetes de compensación son equipos esenciales para lograr el cumplimiento de estos requisitos.

Como una medida técnica clave en los sistemas eléctricos, la compensación capacitiva desempeña un papel vital en la mejora de la eficiencia del uso de la energía eléctrica, la reducción de pérdidas energéticas y la garantía del funcionamiento seguro de los equipos. Al seleccionar un esquema adecuado de compensación capacitiva, las empresas pueden reducir significativamente los costos de producción y mejorar los beneficios económicos.
