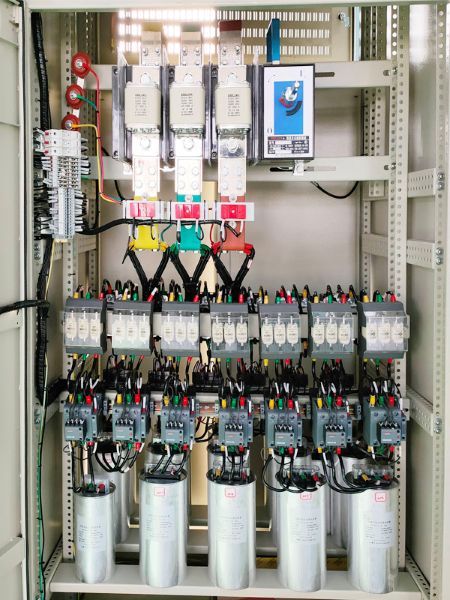

Los gabinetes de compensación de condensadores pueden mejorar eficazmente el factor de potencia de la red eléctrica, ahorrar energía y mejorar la calidad del suministro eléctrico.

El factor de potencia se refiere al porcentaje de potencia aparente en una red eléctrica que se utiliza para suministrar potencia activa. En el funcionamiento de una red eléctrica, es deseable un factor de potencia elevado. Si se alcanza este valor, la mayor parte de la potencia aparente en el circuito se utilizará para suministrar potencia activa, reduciendo así el consumo de potencia reactiva.

Gabinete de compensación de condensadores – un factor importante que afecta al factor de potencia

Los motores asíncronos y los transformadores de potencia son los principales dispositivos que consumen potencia reactiva.

El entrehierro entre el estator y el rotor de un motor asíncrono es el factor principal que determina su consumo de potencia reactiva. La potencia reactiva consumida por un motor asíncrono se compone de dos partes: su potencia reactiva en vacío y el incremento de potencia reactiva bajo una determinada carga. Por lo tanto, para mejorar el factor de potencia de un motor asíncrono, es necesario evitar que funcione en vacío y maximizar el factor de carga.

El componente principal de la potencia reactiva consumida por un transformador es su potencia reactiva en vacío, la cual es independiente del factor de carga. Por lo tanto, para mejorar el factor de potencia del sistema eléctrico y de las empresas, los transformadores no deben operar en vacío ni con baja carga durante períodos prolongados.

Una tensión de alimentación fuera del rango especificado también puede tener un impacto significativo en el factor de potencia. .

Cuando la tensión de alimentación supera el valor nominal en un 10%, la potencia reactiva aumenta rápidamente debido a la saturación del circuito magnético. Según las estadísticas pertinentes, cuando la tensión de alimentación alcanza el 110% del valor nominal, la potencia reactiva en una fábrica típica aumenta aproximadamente un 35%. Cuando la tensión de alimentación es inferior al valor nominal, la potencia reactiva disminuye en consecuencia, mejorando así el factor de potencia. Sin embargo, una tensión de alimentación baja afecta al funcionamiento normal de los equipos eléctricos. Por lo tanto, se deben tomar medidas para mantener la tensión de alimentación del sistema eléctrico lo más estable posible.

Las fluctuaciones en la frecuencia de la red eléctrica también pueden tener cierto impacto en la potencia reactiva de magnetización de los motores asíncronos y los transformadores.

La elección de los materiales para motores asíncronos de corriente alterna y transformadores tiene cierto impacto en el factor de potencia.

Con la llegada de los convertidores de frecuencia, muchas empresas han adoptado motores de frecuencia variable. Las diferencias entre los motores de frecuencia variable y los motores convencionales, además de la presencia o ausencia de codificadores y las diferencias en los procesos de prensado del núcleo, se deben principalmente a los distintos materiales del núcleo. Los motores de frecuencia variable utilizan materiales de núcleo de mayor calidad para reducir las pérdidas de hierro y mejorar el rendimiento del motor. Esto se hace evidente al identificar un convertidor de frecuencia observando el tiempo de excitación. Actualmente, los transformadores en el mercado varían mucho en precio. Además de la diferencia entre los devanados de núcleo de aluminio y cobre, las principales diferencias radican en el material del núcleo y el proceso de fabricación. El uso de alambre de cobre de alta calidad que cumpla con los estándares nacionales y un núcleo de alta calidad afecta directamente las pérdidas de cobre y hierro del transformador, impactando así el factor de potencia de la red eléctrica. En las mismas condiciones, los transformadores con materiales inferiores presentarán mayor ruido, mayor aumento de temperatura, mayores pérdidas y un menor factor de potencia una vez puestos en funcionamiento.

El efecto de carga en factor de potencia r

Una red eléctrica trifásica desequilibrada tiene un bajo factor de potencia. Además, cuanto mayor sea la proporción de equipos como convertidores de frecuencia, inversores y dispositivos de control de velocidad por tiristores utilizados, menor será el factor de potencia.
