El bajo factor de potencia de un circuito monofásico provocará una disminución de la eficiencia del equipo y un aumento de las pérdidas de línea. Para controlar el factor de potencia, es necesario analizar las causas y tomar medidas específicas. Los siguientes son métodos de control comunes:
I. Causas comunes de bajo factor de potencia
1. Principalmente cargas inductivas
Equipos como lámparas fluorescentes, motores, transformadores, etc., necesitan consumir energía reactiva durante su funcionamiento, lo que resulta en un factor de potencia bajo (generalmente menor a 0,8).
2. Carga ligera o sin carga
Cuando la carga real del equipo es mucho menor que la potencia nominal (por ejemplo, "un caballo grande tira de un carro pequeño"), la proporción de potencia reactiva aumenta y el factor de potencia disminuye.
3. Influencia armónica
Las cargas no lineales (como inversores, fuentes de alimentación conmutadas, luces LED) generan armónicos, lo que produce distorsión de la forma de onda de voltaje y corriente y deterioro del factor de potencia.
II. Medidas de control del factor de potencia
1. Compensación reactiva (la más directa y efectiva)
A través del paralelo
condensadores
o
compensación reactiva dinámica
Dispositivos en los que se proporciona potencia reactiva capacitiva para compensar la demanda reactiva de la carga inductiva y mejorar el factor de potencia.

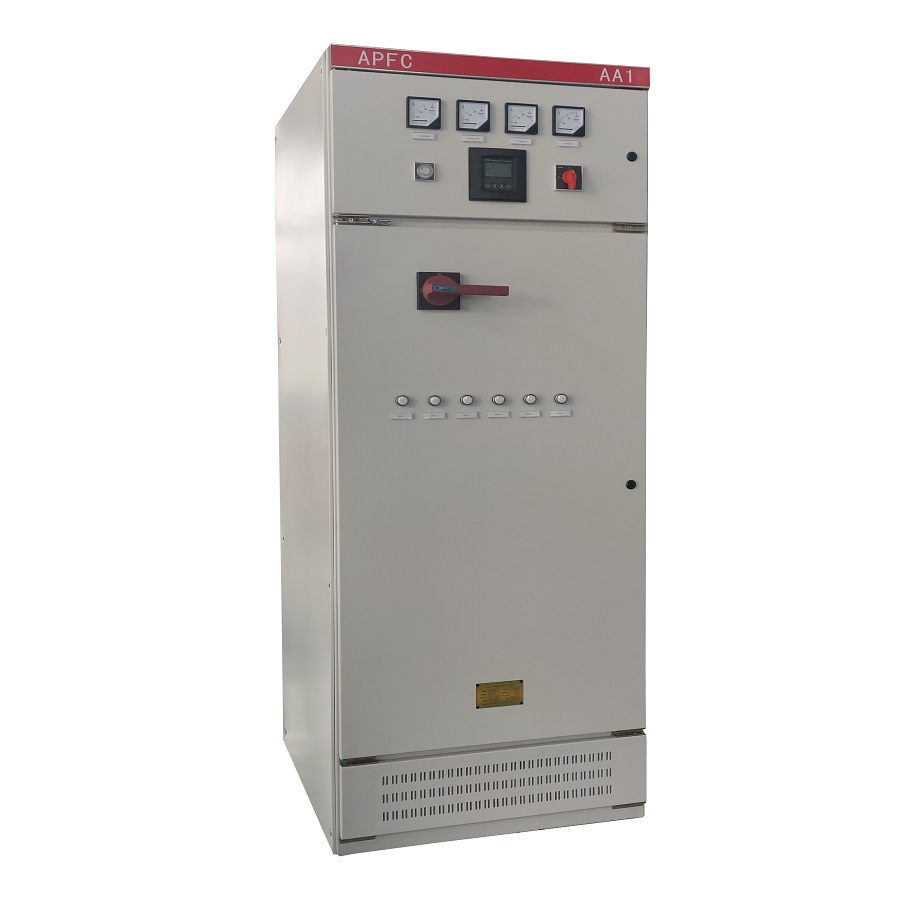

a. Compensación de condensador fijo
Escenarios aplicables: ocasiones con carga estable y pequeños cambios en la demanda de potencia reactiva (como motores monofásicos domésticos y pequeños equipos de oficina).
Ventajas: bajo costo, estructura simple y fácil mantenimiento.
Desventajas: no puede rastrear los cambios de carga, puede sobrecompensar (haciendo que el factor de potencia avance).
Método de instalación: conecte el capacitor en paralelo en ambos extremos de la carga inductiva o en la caja de distribución, y preste atención a la coincidencia del voltaje nominal del capacitor con el circuito (como el sistema monofásico de 220 V).
b. Compensación dinámica de potencia reactiva (como un condensador de conmutación de tiristores)
Escenarios aplicables: ocasiones con cambios frecuentes de carga (como máquinas de soldar, equipos de conversión de frecuencia).
Ventajas: los condensadores se pueden conmutar automáticamente según la demanda de potencia reactiva en tiempo real para evitar la sobrecompensación.
Desventajas: alto costo y necesidad de estar equipado con un controlador.
2. Elija equipos con alto factor de potencia
a. Reemplazar equipos ineficientes: sustituir equipos tradicionales por cargas inductivas de ahorro energético (como lámparas fluorescentes de alto factor de potencia y motores síncronos de imán permanente).
Por ejemplo: el factor de potencia de las lámparas fluorescentes comunes es de aproximadamente 0,5, mientras que las lámparas fluorescentes de bajo consumo con balastos electrónicos pueden alcanzar más de 0,95.
b. Dar prioridad a las cargas resistivas o capacitivas: como equipos de calefacción eléctrica y lámparas LED (se deben seleccionar modelos de alto factor de potencia para evitar productos armónicos).
3. Adapte razonablemente la carga para evitar el funcionamiento con carga ligera.
a. Ajuste la capacidad del equipo: seleccione un equipo con la potencia adecuada según la carga real para evitar que se convierta en un caballo grande tirando de un carro pequeño.
Ejemplo: Si la potencia real de un motor monofásico es 0,5 kW, seleccione un modelo con una potencia nominal de 0,75 kW en lugar de 1,5 kW.
b. Operación en paralelo o uso compartido en tiempo: para equipos de carga liviana, se pueden conectar múltiples dispositivos de bajo consumo en paralelo para reemplazar un solo dispositivo de alto consumo, o se puede evitar la operación sin carga (por ejemplo, apagar a tiempo los aparatos eléctricos inactivos).
4. Control armónico (para cargas no lineales)
a. Instalar filtros armónicos: Instalar filtros LC o
filtros de potencia activos (APF)
en la parte frontal de cargas no lineales (como inversores y fuentes de alimentación conmutadas) para suprimir corrientes armónicas y mejorar los factores de potencia.
b. Aislar cargas no lineales: alimentar cargas no lineales y cargas inductivas por separado para evitar la influencia mutua de armónicos.
c. Seleccione equipos de bajos armónicos: dé prioridad a los aparatos eléctricos que cumplan con los estándares de límite de armónicos (como IEC 61000-3-2), como fuentes de alimentación conmutadas con circuitos PFC (corrección del factor de potencia).
5. Optimizar el diseño y el mantenimiento de las líneas
a. Acortar la distancia de suministro de energía: reducir la impedancia de la línea y reducir la pérdida de potencia reactiva en la línea.
b. Mantener periódicamente los equipos: Limpiar el polvo de los motores, transformadores y otros equipos para garantizar su eficiencia operativa y reducir la pérdida de potencia reactiva causada por el envejecimiento del equipo.
El control del factor de potencia monofásico debe combinarse con las características de la carga, con la compensación reactiva como elemento central, complementada con actualizaciones de equipos, control de armónicos y optimización de la carga. Para los usuarios comunes, se prioriza la compensación sencilla de condensadores y la sustitución de equipos de alta eficiencia; para escenarios industriales o complejos, se requiere un diseño profesional.

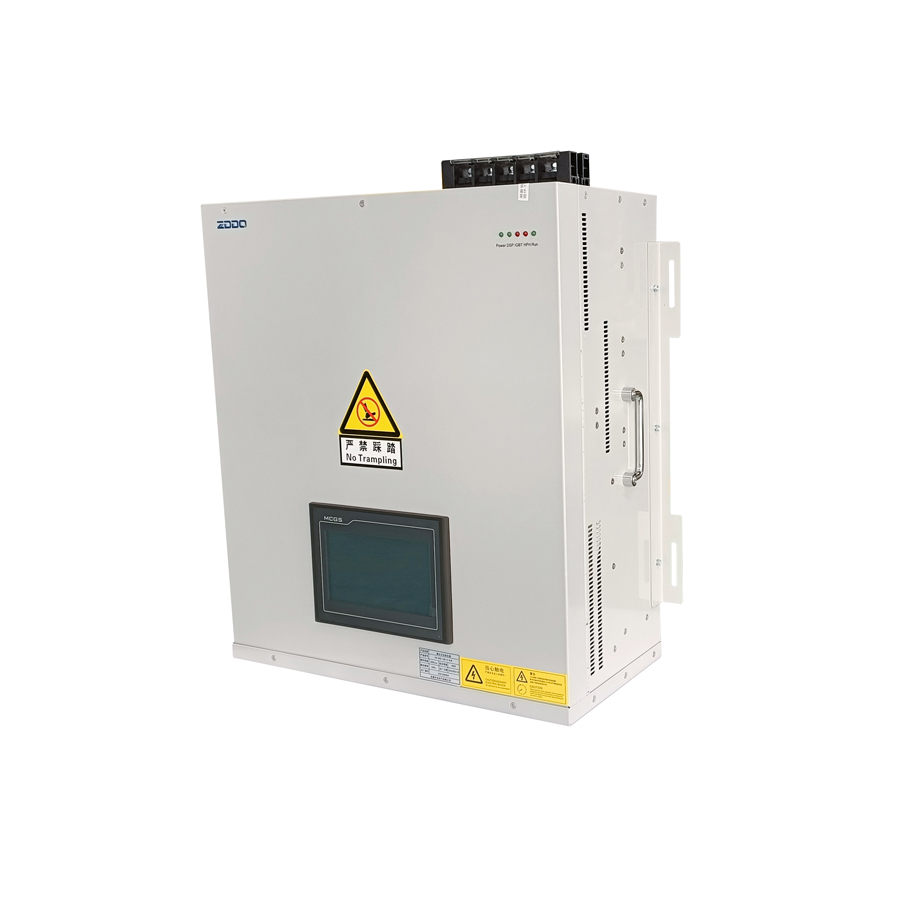

compensación dinámica
y
supresión armónica
Se requieren soluciones para lograr efectos de gobernanza seguros y económicos.
