Los variadores de frecuencia (VFD, por sus siglas en inglés) se han vuelto esenciales en los sistemas industriales modernos. Proporcionan un control preciso de la velocidad del motor, reducen el esfuerzo mecánico y pueden mejorar significativamente la eficiencia energética. Sin embargo, existe otro aspecto de la tecnología VFD que a menudo se subestima: distorsión armónica.
En los sistemas de distribución de baja tensión, una gran cantidad de VFD puede convertirse en una fuente importante de corrientes armónicas. Más importante aún, estos armónicos pueden interactuar con transformadores, cables, reactores y condensadores de corrección del factor de potencia, creando un problema mucho más grave: resonancia armónica.
Un VFD de baja tensión convencional utiliza normalmente un rectificador en su lado de entrada para convertir la energía de CA en energía de CC. Un condensador de enlace de CC suaviza entonces la tensión de CC antes de que la sección del inversor la convierta de nuevo en CA de frecuencia variable para el motor.
El problema es que el rectificador de entrada no extrae una corriente perfectamente sinusoidal de la red.
En su lugar, la corriente se concentra alrededor de ciertas partes de la forma de onda de tensión, produciendo una corriente de entrada distorsionada. Para un VFD típico de seis pulsos, los órdenes armónicos característicos incluyen los 5.º, 7.º, 11.º, 13.º, 17.º y 19.º armónicos.
Por ejemplo, si la frecuencia fundamental es de 50 Hz:
Por lo tanto, incluso cuando la tensión de la red parece relativamente limpia, una gran población de VFD puede inyectar una corriente armónica considerable en la red de distribución.
La corriente armónica por sí sola no significa necesariamente que el sistema eléctrico vaya a fallar inmediatamente.
El peligro real aparece cuando la corriente armónica encuentra una impedancia de sistema desfavorable.

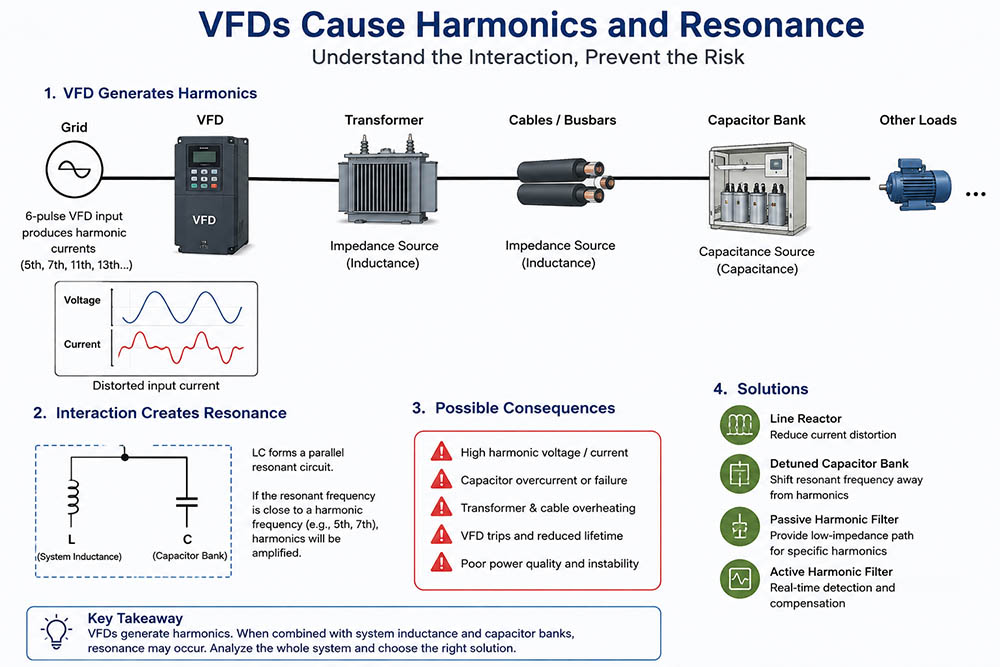

Un sistema industrial típico de baja tensión contiene:
Inductancia del transformador + inductancia del cable + capacitancia del banco de condensadores
Estos elementos inductivos y capacitivos pueden formar un circuito LC.
Todo sistema eléctrico que contenga inductancia y capacitancia tiene frecuencias de resonancia naturales. Si una de estas frecuencias se acerca a un armónico significativo generado por el VFD, la corriente o tensión armónica puede amplificarse fuertemente.
Esto se conoce como resonancia armónica.
En particular, los condensadores de corrección del factor de potencia pueden interactuar con la inductancia de los transformadores y las líneas de distribución para crear una resonancia en paralelo. Cuando la frecuencia de resonancia está cerca de un armónico característico, el sistema puede atraer y amplificar la corriente armónica.
Es por esto que decir simplemente "el VFD produce armónicos" no es suficiente. Los ingenieros también deben preguntarse:
¿Qué sucede con estos armónicos después de que entran en la red eléctrica?
Considere una fábrica con el siguiente equipo:
En condiciones normales de funcionamiento, el banco de condensadores mejora el factor de potencia de la frecuencia fundamental.
Sin embargo, cuando los VFD generan corrientes armónicas de 5.ª y 7.ª orden, el banco de condensadores cambia la respuesta en frecuencia de todo el sistema.
Si la frecuencia de resonancia en paralelo del sistema está cerca del 5.º armónico, la tensión armónica puede aumentar significativamente. Al mismo tiempo, la corriente del condensador puede volverse excesiva.
Las consecuencias pueden incluir:
En casos graves, un banco de condensadores que se instaló originalmente para mejorar la calidad de la energía puede convertirse realmente en parte del problema.
Un malentendido común es que un bajo factor de potencia debería corregirse simplemente instalando más condensadores.
Para sistemas dominados por cargas de VFD, este enfoque puede ser arriesgado.
El primer paso debería ser distinguir entre factor de potencia de desplazamiento y factor de potencia real. Un VFD puede tener un factor de potencia fundamental relativamente bueno y, aun así, producir una corriente armónica significativa.
Por lo tanto, aumentar la capacidad de los condensadores sin comprobar la impedancia armónica puede acercar la frecuencia de resonancia del sistema a un armónico problemático.
En otras palabras:
Más condensadores ≠ mejor calidad de energía.
La solución correcta debe considerar tanto la compensación de potencia reactiva como las características armónicas.
No existe una solución única adecuada para todos los sistemas VFD. El método apropiado depende de la capacidad del VFD, el espectro armónico, la capacidad de cortocircuito, la impedancia del transformador, la capacidad del condensador y el rendimiento de calidad de energía requerido.
La instalación de una reactancia de línea de CA en la entrada del VFD puede reducir la gravedad de la distorsión de corriente y limitar la interacción entre el VFD y el sistema eléctrico de aguas arriba.
Es una solución de primer nivel relativamente sencilla para muchas instalaciones de VFD pequeñas y medianas.
En lugar de conectar condensadores ordinarios directamente al sistema, se puede conectar una reactancia en serie con el banco de condensadores.
El propósito no es simplemente "filtrar" un armónico, sino desplazar la frecuencia de resonancia del sistema lejos de las frecuencias armónicas principales.
Este enfoque puede reducir significativamente el riesgo de amplificación armónica mientras sigue proporcionando compensación de potencia reactiva.
Un filtro pasivo sintonizado combina condensadores y reactancias para crear un camino de baja impedancia para corrientes armónicas seleccionadas.
Para los sistemas VFD típicos de seis pulsos, los armónicos 5.º y 7.º suelen ser objetivos importantes. Un filtro pasivo diseñado correctamente puede desviar la corriente armónica lejos de la red de suministro mientras proporciona también compensación de potencia reactiva.
Sin embargo, los filtros pasivos deben diseñarse según la impedancia real del sistema. Un filtro sintonizado incorrectamente puede introducir un nuevo problema de resonancia en lugar de resolver el original.
Cuando las cargas cambian con frecuencia o el espectro armónico es complejo, un filtro armónico activo (AHF) puede proporcionar una solución más flexible.
En lugar de depender de un punto fijo de resonancia LC, un AHF detecta los componentes armónicos e inyecta corrientes de compensación en el sistema.
Esto hace que el filtrado activo sea particularmente atractivo para instalaciones con múltiples VFD, cargas variables y características armónicas cambiantes.
La lección más importante es que los problemas de armónicos de los VFD no deben evaluarse observando únicamente el VFD.
Una evaluación práctica de la calidad de la energía debe considerar:
VFD → Transformador → Cable → Banco de condensadores → Otras cargas no lineales → Impedancia del sistema
Se debe medir el espectro armónico, al tiempo que también se deben evaluar la impedancia del sistema y las posibles frecuencias resonantes.
Para sistemas industriales más complejos, la simulación de armónicos y el análisis del barrido de frecuencia pueden ayudar a identificar si existe un punto de resonancia cerca de las frecuencias armónicas dominantes.
Esto es particularmente importante antes de instalar un banco de condensadores grande o un filtro armónico.
Los VFD de baja tensión aportan importantes beneficios a la industria moderna, pero sus características de entrada no lineales pueden introducir corrientes armónicas significativas en el sistema eléctrico.
El riesgo mayor no es necesariamente la corriente armónica en sí. El verdadero desafío ocurre cuando los armónicos generados por el VFD interactúan con la inductancia del sistema y los bancos de condensadores, creando resonancia armónica.
Por lo tanto, una estrategia confiable de calidad de energía debe seguir un principio simple:
Medir los armónicos → Comprender la impedancia del sistema → Comprobar el punto de resonancia → Seleccionar la solución de filtrado o compensación adecuada.
Para plantas industriales con una alta concentración de VFD, la mitigación de armónicos debe tratarse como una tarea de ingeniería a nivel del sistema, en lugar de simplemente añadir condensadores o filtros.
El objetivo no es simplemente reducir la THD.
El verdadero objetivo es lograr que todo el sistema eléctrico sea estable, predecible y resistente a la resonancia armónica.
