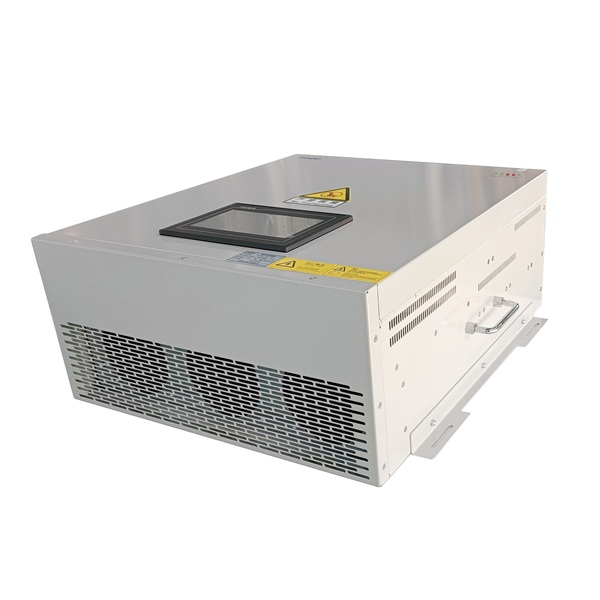

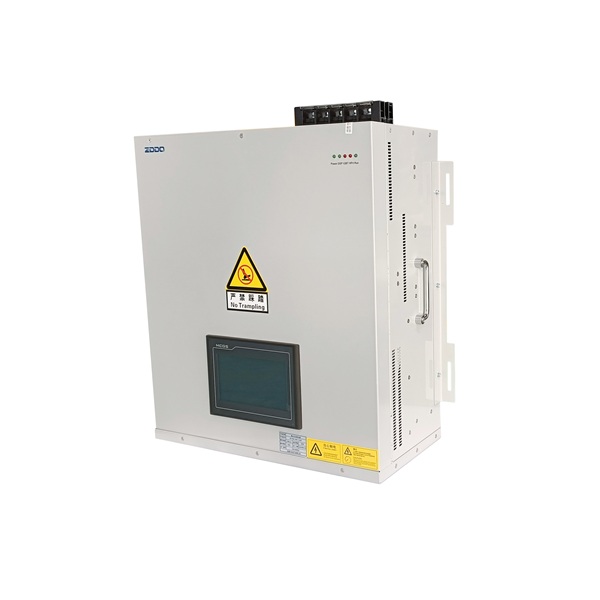

Cuando varios módulos de un
filtro de potencia activo
Operan en paralelo, y la respuesta lenta y la menor eficacia del filtrado suelen estar relacionadas con desequilibrios en aspectos fundamentales como el control coordinado entre módulos, la sincronización de señales y la distribución de corriente. Las causas específicas pueden analizarse a partir de los siguientes aspectos:
Ⅰ. Precisión de sincronización entre módulos insuficiente
Varios módulos en paralelo requieren sincronización de muestreo, sincronización de control y sincronización de pulsos. Los errores de sincronización en cualquiera de estos enlaces pueden causar distorsión de la corriente de compensación, lo que afecta directamente la velocidad de respuesta y la eficacia del filtrado.
Error de sincronización de muestreo: Las diferencias de fase en los tiempos de muestreo de la tensión y la corriente de red de cada módulo (p. ej., debido a retrasos en el circuito de muestreo o a la poca consistencia del sensor) pueden causar desviaciones en los comandos de corriente armónica calculados por cada módulo. Por ejemplo, si el módulo A muestrea 5° por delante y el módulo B se retrasa 3°, las fases de los comandos de corriente de compensación están desalineadas. Al sumarse, las corrientes de compensación totales se anulan entre sí, lo que resulta en una compensación insuficiente y requiere un tiempo de ajuste prolongado para corregir la desviación, lo que ralentiza la respuesta.
Error de sincronización de pulsos de control: Las diferencias de sincronización entre los pulsos de salida PWM (modulación por ancho de pulsos) de cada módulo pueden generar componentes de frecuencia de conmutación inconsistentes en la corriente de salida, lo que genera armónicos de alta frecuencia adicionales y empeora la forma de onda de la red. Además, la asincronía de pulsos puede aumentar las fluctuaciones de corriente entre módulos, lo que requiere más tiempo para que el sistema las suprima, lo que resulta en una respuesta más lenta.
II. Defectos del algoritmo de control de distribución de corriente
La base del paralelismo multimódulo es el equilibrio de corriente (distribuir la corriente de salida de cada módulo según su relación de capacidad). Un algoritmo de distribución de corriente inadecuado puede provocar una distribución desequilibrada de la corriente entre los módulos, lo que afecta al rendimiento general.
Respuesta lenta al compartir corriente dinámica: Cuando los armónicos de carga cambian rápidamente (como armónicos repentinos generados por cargas de impacto), si la velocidad de ajuste dinámico del algoritmo de compartir corriente no puede mantener el ritmo (p. ej., utilizando una estrategia de compartir corriente estática sin un mecanismo de seguimiento dinámico), algunos módulos pueden sobrecargarse mientras que otros pueden estar subcargados. Por ejemplo, si la corriente de salida de un módulo es excesivamente alta en el momento del retraso de compartir corriente, lo que activa la protección de limitación de corriente, la corriente de compensación total cae repentinamente, no logrando seguir el ritmo de los cambios armónicos y ralentizando la respuesta. - Baja precisión de compartir corriente: Si parámetros como el coeficiente proporcional del bucle de compartir corriente y la constante de tiempo de integración están mal diseñados, o si no se tienen en cuenta las diferencias en la impedancia de salida entre módulos (como las variaciones de impedancia debido a las diferentes longitudes de cable), las corrientes de cada módulo variarán significativamente. Por ejemplo, cuando se conectan 10 módulos en paralelo, la corriente de un módulo puede ser 1,5 veces el valor promedio, mientras que la corriente de otro módulo puede ser solo 0,5 veces. Esto da como resultado una corriente de compensación total efectiva insuficiente, lo que reduce
dañar
mitigación ónica
Eficacia. Las fluctuaciones de corriente también aumentan las pérdidas del sistema, lo que ralentiza aún más la velocidad de respuesta.
3. Retraso o interferencia en el enlace de comunicación
Varios módulos en paralelo requieren comunicación (como CAN o EtherCAT) para intercambiar información (como comandos de armónicos totales, estado del módulo y comandos de compartición de corriente). Las anomalías en la comunicación pueden interrumpir directamente el control coordinado:
Retardo de comunicación excesivo: Cuando las frecuencias armónicas son altas (por ejemplo, superiores a 250 Hz), su período de cambio es corto (menos de 4 ms). Si el retardo de comunicación entre módulos supera 1 ms, los comandos de compensación emitidos por el controlador maestro se retrasarán respecto a los cambios armónicos reales. Cada módulo generará corriente basándose en estos comandos obsoletos, lo que genera una diferencia de fase entre la corriente de compensación y los armónicos reales, lo que hace que la velocidad de respuesta sea inconsistente.
Interferencias en la comunicación: En entornos electromagnéticos complejos, como los barcos, las señales de comunicación son susceptibles a interferencias de motores e inversores, lo que provoca errores en la transmisión de comandos (como la interpretación errónea de los comandos de corriente armónica total). Por ejemplo, si un módulo recibe erróneamente un comando para "compensar armónicos de 50 A" como "30 A", la compensación total será insuficiente, lo que reduce la eficacia del filtrado. Además, el sistema debe corregir el error mediante comprobaciones de redundancia y mecanismos de retransmisión, lo que aumenta aún más la latencia de respuesta.
IV. Algoritmos de control no adaptados a la colaboración multimódulo
Los algoritmos de control de un solo módulo (como el control PI y el control repetitivo) podrían no ser directamente aplicables a múltiples módulos en paralelo. Si no se optimizan para escenarios paralelos, el rendimiento general se verá afectado.
Distribución incorrecta de comandos: Si el controlador maestro distribuye uniformemente los comandos armónicos a cada módulo sin considerar las diferencias en las características dinámicas de cada módulo (como las bajas velocidades de conmutación de los dispositivos de potencia), algunos módulos podrían no seguir los comandos, lo que resulta en una distorsión de la corriente de compensación total. Por ejemplo, los armónicos de orden superior (p. ej., superiores al séptimo orden) requieren una respuesta rápida del módulo. Si un módulo responde tarde debido a limitaciones de hardware, su corriente de salida experimentará un desfase temporal en comparación con otros módulos, lo que, al combinarse, aumentará el contenido armónico de la corriente total.
- Fallo al suprimir la corriente de circulación entre módulos: Cuando se conectan varios módulos en paralelo, si existen ligeras diferencias en la tensión de salida del módulo (como fluctuaciones de tensión de CC o errores de modulación PWM), se generará corriente de circulación (corriente reactiva entre módulos). Esta corriente de circulación consume la capacidad del módulo, lo que reduce la corriente realmente disponible.
compensación armónica
Además, el controlador debe procesar la corriente circulante, aumentando la carga computacional y disminuyendo la velocidad de respuesta.
V. Inconsistencia de parámetros de hardware
Si hay diferencias en los parámetros de hardware (como la precisión del sensor, las características del dispositivo de potencia y los parámetros del reactor) entre los módulos, esto puede generar un rendimiento inconsistente del módulo y afectar la sinergia:
- Error del sensor: Las diferentes precisiones de los sensores de corriente/tensión entre módulos (p. ej., ±1 % frente a ±3 %) pueden provocar desviaciones en las corrientes armónicas detectadas. En consecuencia, los comandos de compensación calculados con base en estas desviaciones son inconsistentes, lo que distorsiona la corriente de compensación total al combinarse.
Inconsistencia del dispositivo de potencia: Los dispositivos de potencia, como los IGBT, presentan diferentes velocidades de conmutación y caídas de tensión en estado activo, lo que genera diferencias en la respuesta dinámica de la corriente de salida del módulo (p. ej., un tiempo de respuesta de 200 μs para un módulo y de 300 μs para otro). Cuando los armónicos cambian rápidamente, los módulos de respuesta lenta ralentizan la compensación general, lo que reduce la eficacia del filtrado.
La clave de la conexión en paralelo de múltiples módulos es la sinergia. Cualquier factor que altere la sincronización, la precisión del intercambio de corriente y la consistencia de los comandos (errores de sincronización, defectos en el intercambio de corriente, retrasos en la comunicación, incompatibilidad de algoritmos, diferencias de hardware) provocará una respuesta más lenta y una menor eficacia del filtrado. Para abordar estos problemas se requieren mejoras integrales en la optimización del mecanismo de sincronización, el ajuste dinámico del algoritmo de intercambio de corriente, el diseño antiinterferencias de la comunicación y la optimización global de las estrategias de control.
