Solución de compensación de potencia reactiva para plantas químicas

1. Antecedentes del problema y requisitos

• Factor de potencia bajo (Cosφ): Normalmente entre 0,6 y 0,8, o incluso inferior.
• Aumento de las pérdidas en las líneas: La corriente reactiva genera pérdidas I²R adicionales en las líneas de transmisión, transformadores y aparamenta eléctrica, lo que supone un desperdicio de energía eléctrica.
• Mayor carga sobre transformadores y líneas: Los transformadores y las líneas deben transmitir una mayor potencia aparente (S), lo que reduce su capacidad de carga y puede requerir una expansión de capacidad prematura.
• Aumento de las fluctuaciones de voltaje: Las fluctuaciones en la potencia reactiva provocan variaciones en el voltaje de los buses, lo que afecta el funcionamiento de los equipos sensibles.
• Sanciones por cargos de ajuste del factor de potencia de la compañía eléctrica: Las compañías eléctricas generalmente exigen a los usuarios que mantengan un factor de potencia de al menos 0,9 (o incluso 0,95). Si se cae por debajo de este umbral, se aplican sanciones, mientras que si se supera, se pueden obtener incentivos.

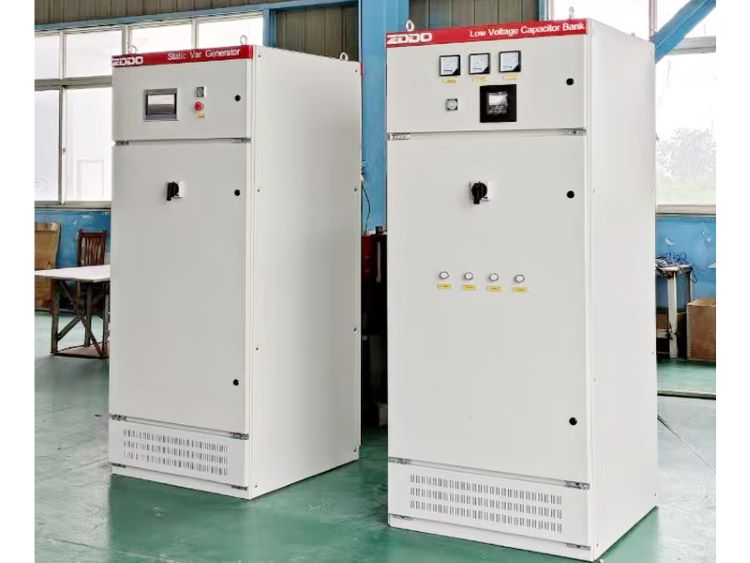

• Objetivo principal de la solución: Mediante la instalación de bancos de condensadores en derivación para proporcionar potencia reactiva capacitiva de forma local o centralizada, compensar la potencia reactiva consumida por las cargas inductivas y elevar el factor de potencia al valor objetivo (normalmente ≥0,95), se pueden resolver los problemas mencionados anteriormente, logrando ahorros de energía, reducción del consumo, estabilización de la tensión, evitación de penalizaciones y posibles ingresos por incentivos.

• Las cargas inductivas (como los motores) extraen corriente reactiva retardada de la red eléctrica para establecer campos magnéticos.
• Los bancos de condensadores en derivación suministran corriente reactiva capacitiva a la red eléctrica.
• Tras la compensación, la mayor parte (o la totalidad) de la corriente reactiva retardada que requieren las cargas es suministrada localmente por los condensadores, lo que elimina (o reduce) la necesidad de transmisión a larga distancia desde la red eléctrica.
• La red entonces suministra principalmente corriente activa (P), haciendo que la potencia aparente (S) se aproxime a la potencia activa (P), y aumentando significativamente el factor de potencia (Cosφ = P/S).

• Aplicaciones aplicables: Motores grandes, de funcionamiento continuo y a largo plazo, con velocidad fija (por ejemplo, bombas de proceso principales, compresores grandes).
• Ventajas: Proporciona el mejor efecto de compensación, reduce al máximo la corriente reactiva y las pérdidas en las líneas y transformadores aguas arriba, y estabiliza la tensión en los terminales del motor.
• Desventajas: Inversión relativamente alta, puntos de mantenimiento dispersos, necesidad de considerar el impacto del arranque y la parada del motor en los condensadores.
• Recomendación: Implementar un sistema de compensación local para motores críticos de alta potencia (por ejemplo, >200 kW) que funcionan de forma continua.

• Objetivos aplicables: Un grupo relativamente concentrado de cargas pequeñas o medianas (por ejemplo, varias bombas y ventiladores dentro de un taller).
• Ventajas: Menor inversión en comparación con la compensación local, mantenimiento más centralizado, reduce eficazmente la carga de potencia reactiva en las líneas de distribución y transformadores del taller.
• Desventajas: La precisión de la compensación es ligeramente inferior a la de la compensación local; las pérdidas de línea dentro del taller no se pueden eliminar por completo.
• Recomendación: Implementar la compensación grupal para grupos de motores pequeños o medianos, o áreas con características de carga similares.

• Objetivos aplicables: La demanda total de potencia reactiva de toda la planta, especialmente la parte fluctuante de la carga reactiva.
• Ventajas: Inversión relativamente baja (especialmente para la capacidad de compensación total), instalación y mantenimiento centralizados y convenientes, fácil implementación de la conmutación automática.
• Desventajas: No puede reducir la corriente reactiva ni las pérdidas en las líneas de derivación internas de la planta, y su efecto de mejora de la tensión local es limitado.
• Recomendación: Plan esencial. Instale dispositivos automáticos de compensación de potencia reactiva en la subestación principal reductora o en las salas de distribución primaria para compensar las pérdidas de potencia reactiva de los transformadores, las cargas sin compensación local o de grupo y la parte fluctuante de la carga reactiva total de la planta. Esto es fundamental para cumplir con los requisitos de evaluación de la compañía eléctrica y evitar sanciones.

• Selección de equipos: Elija condensadores, reactores, dispositivos de conmutación, controladores y dispositivos de protección fiables y que cumplan con las normas. Preste especial atención a la tensión nominal (por ejemplo, seleccione condensadores de 450 V para un sistema de 400 V), la compatibilidad de la capacidad y la selección de la velocidad del reactor.
• Prevención de sobrecompensación: El controlador debe contar con detección de sobrecompensación y lógica de enclavamiento, especialmente para evitar la inyección de potencia reactiva a la red en condiciones de baja carga.
• Configuración de protección: Protección integral contra cortocircuitos, sobrecorriente, sobretensión, subtensión, desequilibrio, temperatura y superación del límite de armónicos.
• Ubicación de la instalación: Cumpla con los códigos eléctricos pertinentes, asegure una ventilación y disipación de calor adecuadas, y facilite un funcionamiento y mantenimiento convenientes.
• Puesta en marcha y aceptación: Realizar la puesta en marcha siguiendo estrictamente las especificaciones, verificar la eficacia de la compensación, la lógica de conmutación y las funciones de protección. Llevar a cabo pruebas comparativas de la calidad de la energía antes y después de la compensación.
• Operación y mantenimiento: Realizar inspecciones periódicas, registrar datos operativos (factor de potencia, voltaje, corriente, temperatura, etc.) y llevar a cabo pruebas periódicas de capacidad de condensadores y comprobaciones de aislamiento.
• Mediante la implementación de este completo plan de compensación de potencia reactiva, el taller de la planta química puede resolver eficazmente los numerosos problemas causados por el bajo factor de potencia, lograr un funcionamiento seguro, fiable y económico, y obtener importantes beneficios económicos (ahorro en costes de electricidad, evitación de sanciones, aplazamiento de la inversión).
